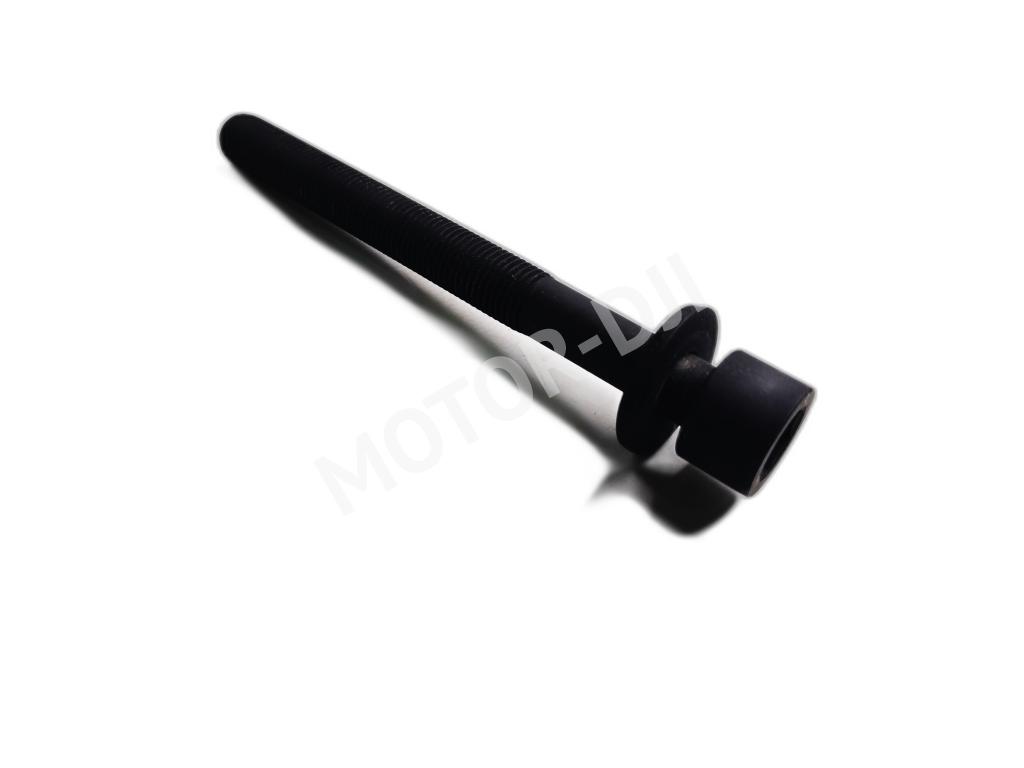

Болт головки блока цилиндров (ГБЦ) 22320-25000 HYUNDAI/KIA

Что это такое

Болт головки блока цилиндров — это высокопрочный крепежный элемент, предназначенный для надежной фиксации головки блока к самому блоку цилиндров двигателя. Он создает необходимое усилие затяжки, обеспечивая герметичность камеры сгорания, каналов системы охлаждения и смазки. От его качества и правильной установки напрямую зависит стабильность работы двигателя, отсутствие утечек масла и антифриза.

Симптомы проблем

• 🔹 Утечка моторного масла: Появление масляных подтеков в месте стыка головки и блока цилиндров, часто по бокам двигателя.
• 🔹 Утечка охлаждающей жидкости: Антифриз может просачиваться в масло (образуя эмульсию на масляном щупе) или наружу, что также видно в зоне прилегания ГБЦ.
• 🔹 Падение компрессии и «троение» двигателя: Потеря герметичности камеры сгорания приводит к падению мощности, неустойчивой работе на холостом ходу, увеличению расхода топлива.
• 🔹 Белый дым из выхлопной трубы: При попадании антифриза в цилиндры из-за нарушения прокладки ГБЦ.
• 🔹 Перегрев двигателя: Утечка охлаждающей жидкости и нарушение теплоотвода от ГБЦ.

Подходит для автомобилей

Данный болт (OEM 22320-25000) применяется на широком ряде моделей Hyundai и Kia с бензиновыми двигателями серий Theta, Nu и других:

• KIA: Cadenza (VG), Forte (TD), Rondo (UN), Optima (TF, MG), Cerato (TD, YD), Magentis/Optima (MG), Sorento (XM, XMC), Sportage (SL, QL).
• HYUNDAI: Grandeur (TG), ix35 (LM), Santa Fe (CM), Sonata (NF, YF), Tucson (LM).

Признаки замены

Замена болтов ГБЦ является обязательной процедурой при каждом снятии головки блока цилиндров, независимо от их внешнего состояния. Эти болты относятся к категории «одноразовых» или силовых болтов с контролируемым усилием затяжки (T.T.Y. - Torque To Yield). После затяжки по регламентированной технологии они подвергаются пластической деформации (растягиваются), теряя свои первоначальные упругие свойства. Повторное использование старых болтов не обеспечит необходимого равномерного усилия затяжки, что гарантированно приведет к нарушению герметичности и серьезным проблемам с двигателем.

Преимущества

• ✔ Оригинальное качество и точные допуски: Болт HYUNDAI/KIA изготовлен из специального высокопрочного сплава с точным калиброванием резьбы и геометрии. Это гарантирует равномерное распределение нагрузки по всей плоскости ГБЦ.
• ✔ Соблюдение технологии T.T.Y.: Болт рассчитан на одноразовое применение с точным углом затяжки, что обеспечивает правильное и предсказуемое усилие зажатия прокладки ГБЦ.
• ✔ Надежность и долговечность соединения: Использование нового оригинального болта исключает риск ослабления крепления, прогорания прокладки и деформации самой головки блока.
• ✔ Полная совместимость: Идеально подходит по длине, шагу резьбы и прочностным характеристикам для конкретных двигателей, указанных в каталоге.

FAQ: частые вопросы

Q: Почему нельзя повторно использовать старые болты ГБЦ? Они же выглядят целыми. A: Болты ГБЦ типа T.T.Y. после правильной затяжки необратимо растягиваются (деформируются в пределах упругости, переходя в зону пластичности). Это обеспечивает максимально равномерное усилие. После снятия они не возвращаются к исходной длине и прочности. Повторная затяжка таким болтом не создаст расчетного усилия, что приведет к утечкам и риску повреждения двигателя.

Q: Обязательно ли менять все болты комплектом или можно только один? A: Заменять необходимо все болты головки блока цилиндров полным комплектом. Использование даже одного старого болта нарушит равномерность прижимного усилия, создаст перекос и локальные точки повышенного напряжения, что сведет на нет всю работу по ремонту.

Q: Чем оригинальный болт лучше аналога? Они выглядят одинаково. A: Критически важны характеристики металла: предел текучести, прочность на разрыв, устойчивость к высоким температурам и вибрациям. Оригинальный болт гарантированно соответствует всем заводским инженерным требованиям. Дешевые аналоги могут быть сделаны из более слабого металла, что грозит обрывом болта при затяжке или его постепенным ослаблением в процессе эксплуатации.

Q: Нужно ли как-то специально готовить новые болты перед установкой? A: Да, это важный момент. Новые болты необходимо очистить от консервационной смазки и обязательно смазать моторным маслом (как указано в руководстве по ремонту) по всей длине резьбы и под головку. Это обеспечит правильный момент затяжки и предотвратит задиры.

Q: Можно ли затягивать болты ГБЦ обычным динамометрическим ключом? A: Нет, для болтов T.T.Y. используется двух- или трехэтапная процедура: сначала затяжка предварительным моментом (в Нм), а затем доворот на строго определенный угол (в градусах) с помощью угломера. Это единственный способ достичь необходимого контролируемого растяжения болта.

Советы по эксплуатации

• 📌 Строго следуйте регламенту затяжки: Перед установкой найдите в официальном руководстве по ремонту (сервисной книжке) точную схему и процедуру затяжки болтов ГБЦ для вашей конкретной модели двигателя. Последовательность и усилие критически важны.
• 📌 Используйте качественный инструмент: Для работы необходим исправный динамометрический ключ и ключ-угломер. Экономия на инструменте может привести к неравномерной затяжке и дорогостоящему переделыванию работы.
• 📌 Меняйте прокладку и болты только в комплекте: Всегда устанавливайте новую оригинальную или качественную сертифицированную прокладку ГБЦ вместе с новым комплектом болтов.
• 📌 Проверяйте плоскость ГБЦ и блока: Перед установкой новой прокладки и болтов обязательно проверьте привалочные плоскости головки и блока цилиндров на отсутствие деформаций. При необходимости требуется шлифовка.
