шпонка тнвд Хундай/Митсубиси 4D56

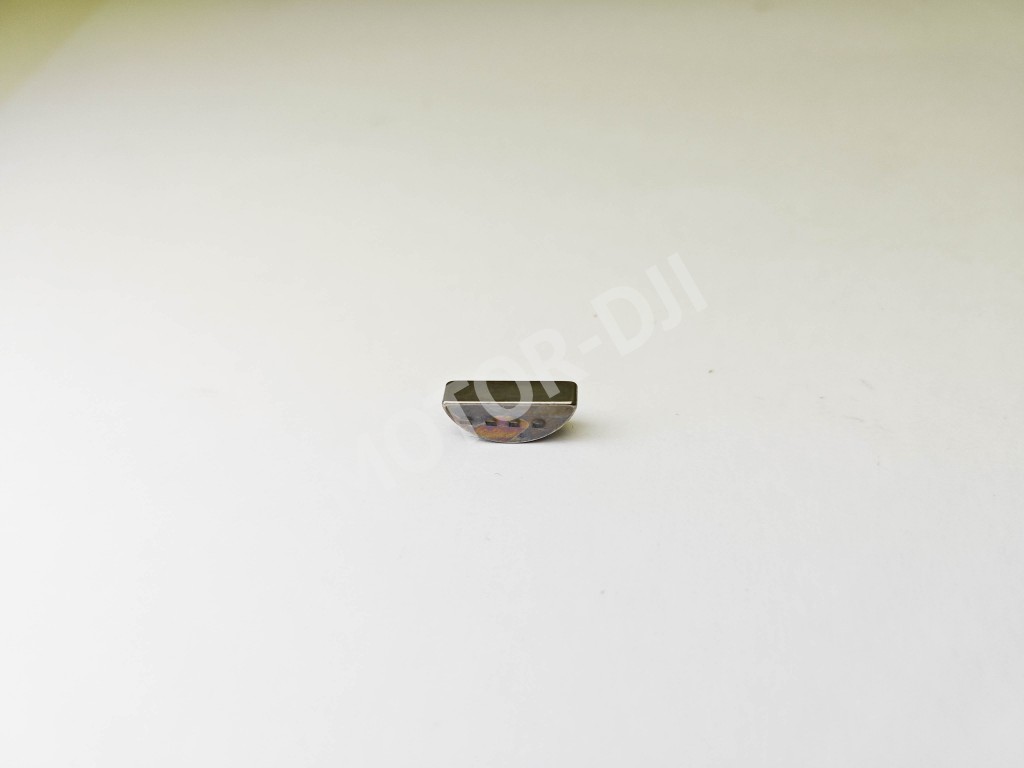

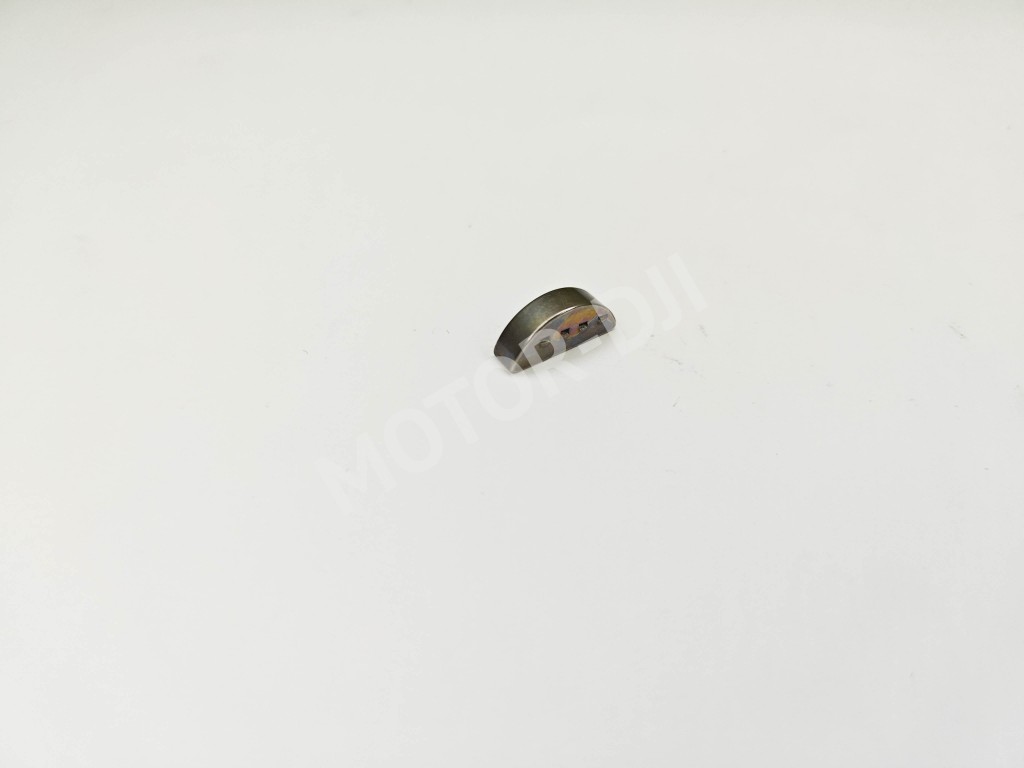

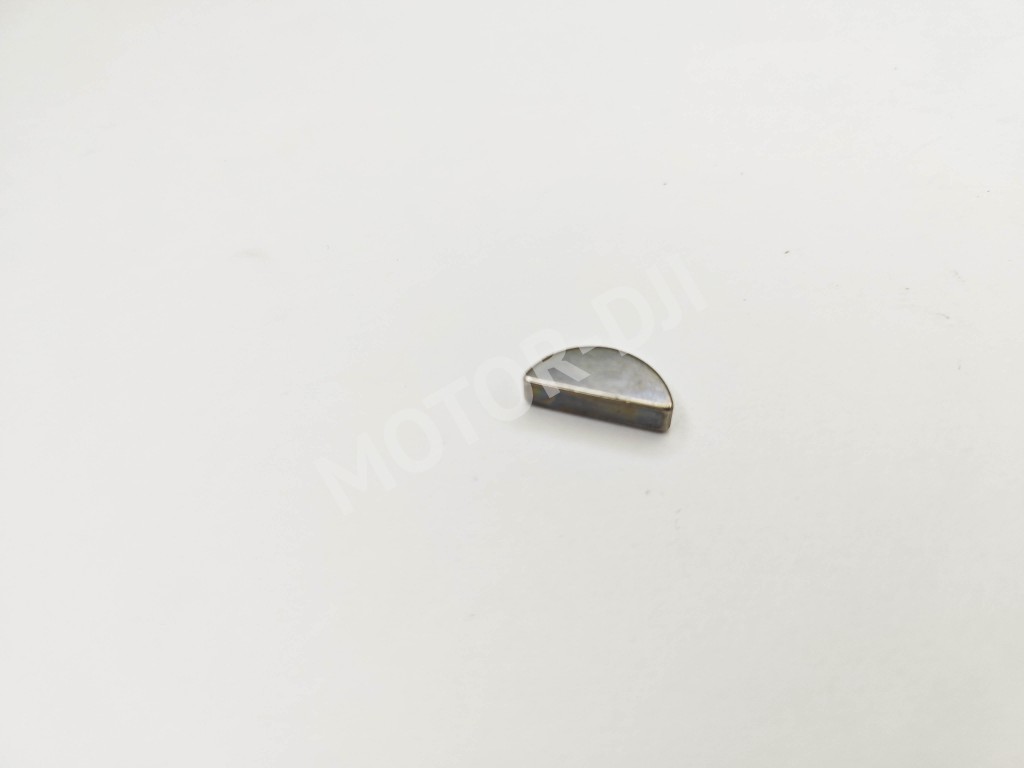

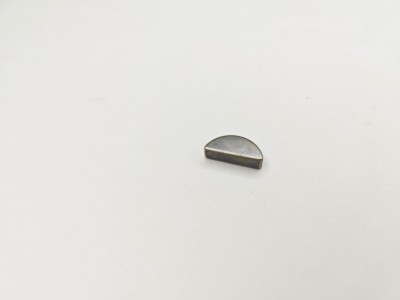

Шпонка ТНВД Hyundai/Mitsubishi 4D56 (14530-04160)

Что это такое

Шпонка ТНВД — это небольшой, но критически важный крепежный элемент в виде металлического бруска прямоугольного или сегментного сечения. Она устанавливается в специальный паз (шпоночный паз) на приводном валу топливного насоса высокого давления (ТНВД) и в соответствующую канавку на приводной шестерне или муфте. Её основное назначение — обеспечить жесткое, безусловное соединение вала и насаженной на него детали, исключая их взаимное проворачивание и передавая крутящий момент от двигателя к насосу без проскальзывания.

Симптомы проблем

• 🔹 Нестабильная работа двигателя, троение: Из-за износа или деформации шпонки соединение вала ТНВД и шестерни становится нежестким. Это приводит к нарушению фаз впрыска топлива — насос начинает работать с опережением или запаздыванием, что вызывает перебои в работе цилиндров.
• 🔹 Стук или посторонний шум из области ТНВД: Разбитый паз или сильно изношенная шпонка создают люфт в соединении. При изменении нагрузки (нажатии на газ или сбросе) этот люфт проявляется характерным металлическим стуком или щелчками.
• 🔹 Снижение мощности и приемистости двигателя: Нарушение угла опережения впрыска из-за проскальзывания шестерни приводит к неэффективному сгоранию топлива. Двигатель не развивает полную мощность, плохо реагирует на педаль акселератора, увеличивается расход топлива и дымность выхлопа.
• 🔹 Полный отказ ТНВД (в критическом случае): При полном разрушении или выпадении шпонки передача крутящего момента прекращается. ТНВД перестает качать топливо, и двигатель глохнет, после чего повторный запуск становится невозможным.

Подходит для автомобилей

Деталь предназначена для дизельных двигателей Mitsubishi 4D56 и их аналогов, устанавливаемых на популярные модели:

• MITSUBISHI: Delica (L300, L400), L200, Pajero (II, III поколения), Canter.
• HYUNDAI: Galloper (I, II), H100, Porter.

Признаки замены

Замена шпонки ТНВД необходима при:

1. Обнаружении износа или деформации при плановом обслуживании или ремонте ТНВД/привода ГРМ.
2. Наличии видимого люфта между шестерней (муфтой) и валом насоса.
3. Разборке узла привода ТНВД — установка новой шпонки является обязательной процедурой для обеспечения надежности соединения.
4. Появлении симптомов, описанных выше, после проверки и исключения других возможных причин (проблемы с форсунками, топливным фильтром, регулятором ТНВД).

Преимущества

• ✔ Гарантированное соответствие размерам: Оригинальная шпонка (OEM 14530-04160) имеет точные геометрические параметры (ширина, высота, длина), что обеспечивает идеальную посадку в пазы вала и шестерни без зазоров и перекосов.
• ✔ Высокая прочность и износостойкость: Изготовлена из качественной углеродистой стали, прошедшей термическую обработку. Это обеспечивает высокую поверхностную твердость для сопротивления смятию и срезу, а также необходимую вязкость сердцевины для предотвращения хрупкого разрушения.
• ✔ Надежная передача крутящего момента: Правильно установленная оригинальная шпонка полностью исключает проворачивание шестерни на валу, обеспечивая точное и стабильное положение фаз впрыска топлива, что напрямую влияет на мощность, экономичность и экологичность двигателя.
• ✔ Простота установки: Элемент не требует дополнительных регулировок или инструментов для монтажа, кроме стандартного слесарного набора.

FAQ: частые вопросы

Q: Можно ли использовать старую шпонку при повторной сборке ТНВД? A: Категорически не рекомендуется. Даже если видимых повреждений нет, металл подвергается усталостным нагрузкам. Повторное использование может привести к её разрушению в процессе эксплуатации, что вызовет серьезную поломку. Замена на новую — минимальная страховка при ремонте.

Q: Что будет, если шпонка окажется немного меньше по размеру, чем паз? A: Это недопустимо. Даже незначительный зазор приведет к ударным нагрузкам, быстрому разбиванию пазов как на валу, так и в шестерне. В результате потребуется дорогостоящий ремонт с заменой вала ТНВД или шестерни. Использование некондиционной или неподходящей шпонки — ложная экономия.

Q: Почему при проблемах с ТНВД часто проверяют и эту маленькую деталь? A: Потому что она является ключевым элементом кинематической связи. Все регулировки ТНВД (угол опережения впрыска) бессмысленны, если его привод имеет люфт. Диагностика часто начинается с проверки механической целостности привода, где состояние шпонки — один из первых пунктов.

Q: Нужно ли использовать герметик или фиксатор резьбы при установке шпонки? A: Нет, шпонка устанавливается в паз «внатяг» или с минимальным зазором и удерживается за счет посадки шестерни. Наносить какие-либо составы на её поверхности не требуется. Основную фиксацию обеспечивает стопорный болт (или гайка) шестерни, который должен быть затянут с правильным моментом.

Q: Может ли износ шпонки стать причиной повышенного расхода топлива? A: Да, напрямую. Нарушение угла впрыска из-за проскальзывания шестерни приводит к неоптимальному сгоранию топливной смеси. Двигатель для поддержания мощности вынужден сжигать больше топлива, что и отражается на повышенном расходе.

Советы по эксплуатации

• 📌 Обязательная замена при любом ремонте: При каждом снятии и установке шестерни привода ТНВД меняйте шпонку на новую. Это стандартное правило для любого ответственного ремонта.
• 📌 Визуальный контроль пазов: Перед установкой новой шпонки тщательно осмотрите шпоночные пазы как на валу ТНВД, так и в шестерне. На них не должно быть заусенцев, сколов, признаков разбивания или коррозии. При малейших сомнениях в геометрии паза деталь (вал или шестерню) нужно заменить.
• 📌 Правильная установка: Шпонка должна входить в паз вала плотно, без перекосов. Не применяйте чрезмерную силу или ударные инструменты для её монтажа. Если она не становится на место, проверьте соответствие размеров и чистоту паза.
• 📌 Контроль момента затяжки: После установки шпонки и насадки шестерни критически важно затянуть её фиксирующий болт (гайку) динамометрическим ключом с моментом, указанным в руководстве по ремонту. Недостаточный момент приведет к проворачиванию, а чрезмерный — может повредить резьбу или сам вал.
