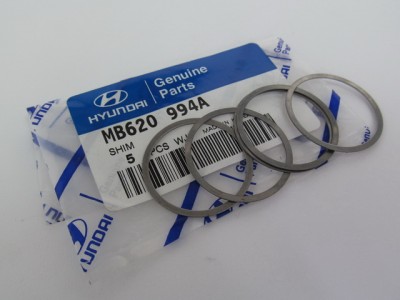

Шайба регулировочная привода Galloper/Terracan 0.5 мм

Шайба регулировочная привода Galloper/Terracan 0.5 мм

Что это такое

Регулировочная шайба толщиной 0.5 мм — это прецизионная деталь, используемая в приводе клапанов двигателей с гидрокомпенсаторами или в механизме газораспределения. Её основное назначение — обеспечение точного теплового зазора между кулачком распределительного вала и толкателем клапана, что критически важно для правильной работы двигателя, его мощности, экономичности и снижения шума.

Симптомы проблем

• 🔹 Повышенный шум из-под клапанной крышки: Наиболее характерный признак — постоянное металлическое постукивание или стрекотание в верхней части двигателя, особенно на холодную или при изменении оборотов. Это указывает на увеличенный зазор из-за износа или неправильно подобранной шайбы.
• 🔹 Снижение мощности и приемистости двигателя: Неправильный тепловой зазор (как увеличенный, так и уменьшенный) нарушает фазы газораспределения. Это приводит к неполному открытию или закрытию клапанов, потере компрессии и, как следствие, к падению мощности, увеличению расхода топлива и неустойчивой работе на холостом ходу.
• 🔹 Перегрев двигателя и детонация: Слишком маленький зазор (когда шайба слишком толстая) может привести к неплотному закрытию выпускного клапана. Раскалённые газы прорываются в выпускной тракт, вызывая перегрев клапана и его седла, а также калильное зажигание или детонацию, что опасно для двигателя.

Подходит для автомобилей

Данная регулировочная шайба толщиной 0.5 мм предназначена для двигателей автомобилей:

• HYUNDAI Galloper (первое и второе поколение).
• HYUNDAI Terracan (с бензиновыми и дизельными двигателями, где предусмотрена регулировка клапанов с помощью сменных шайб).

Признаки замены

Замена регулировочной шайбы необходима в строго определённых случаях, которые выявляются при диагностике:

1. Выход зазора за допустимые пределы: После замера щупами или нутромером теплового зазора конкретного клапана выявлено, что он не соответствует спецификациям производителя (например, вместо требуемых 0.20-0.30 мм зазор составляет 0.40 мм или 0.10 мм).
2. Плановое техническое обслуживание или ремонт двигателя: При проведении капитального ремонта, замене распредвала, толкателей или гидрокомпенсаторов всегда требуется проверка и корректировка зазоров с подбором шайб нужной толщины.
3. Износ или повреждение старой шайбы: На рабочей поверхности шайбы обнаружены задиры, выработка, сколы или признаки неравномерного износа.

Преимущества

• ✔ Высокая точность изготовления: Шайба производится с минимальными допусками, гарантируя заявленную толщину в 0.5 мм. Это позволяет точно и predictably отрегулировать тепловой зазор, восстановив заводские параметры работы газораспределительного механизма.
• ✔ Надёжность и долговечность: Изготовленная из качественного закалённого сплава, шайба обладает высокой износостойкостью, что обеспечивает стабильность зазора на протяжении длительного пробега и защищает сопряжённые детали (распредвал, толкатель) от ускоренного износа.
• ✔ Восстановление характеристик двигателя: Правильно подобранная и установленная шайба устраняет шум, возвращает двигателю потерянную мощность, снижает расход топлива и масла на угар, способствуя полному сгоранию топливно-воздушной смеси.

FAQ: частые вопросы

Q: Как определить, какая толщина шайбы мне нужна для регулировки? A: Толщина новой шайбы рассчитывается по формуле на основе измеренного фактического теплового зазора и толщины старой шайбы, которая была установлена. Требуется специальный измерительный инструмент (щупы, микрометр) и знание регламентного значения зазора для вашего двигателя. Если старая шайба стёрта, расчёт усложняется.

Q: Можно ли ставить шайбу большей или меньшей толщины, если нет нужного размера? A: Категорически не рекомендуется. Даже отклонение на 0.05 мм может существенно повлиять на работу клапана. Использование шайбы нештатной толщины приведёт либо к увеличенному зазору (стук, износ), либо к уменьшенному (перегрев клапана, потеря компрессии). Регулировка требует точного подбора из доступного размерного ряда.

Q: Как часто нужно проверять и регулировать зазоры клапанов с такими шайбами? A: Периодичность регламентирована производителем автомобиля и обычно указана в руководстве по обслуживанию. Для многих двигателей с механическими толкателями проверка требуется каждые 60-90 тыс. км пробега. Однако при появлении симптомов (стук, потеря мощности) диагностику следует провести внепланово.

Q: Чем грозит несвоевременная замена изношенной регулировочной шайбы? A: Длительная эксплуатация с неправильным зазором ведёт к каскаду проблем: ускоренный износ кулачка распредвала и самого толкателя, прогар клапанов, разрушение седла клапана, снижение компрессии, повышенный расход масла и топлива. В итоге это выливается в дорогостоящий ремонт головки блока цилиндров или всего двигателя.

Советы по эксплуатации

• 📌 Используйте точный измерительный инструмент: Для замера толщины как старой, так и новой шайбы обязательно используйте микрометр. Измерения штангенциркулем недостаточно точны для этой задачи. Точность — ключевой фактор успешной регулировки.
• 📌 Маркируйте детали при разборке: При снятии клапанного механизма для регулировки помечайте все детали (шайбы, толкатели, сухари) по порядку цилиндров и клапанов. Это предотвратит путаницу и позволит вернуть на место ещё пригодные для использования элементы.
• 📌 Проверяйте состояние сопряжённых деталей: Перед установкой новой шайбы внимательно осмотрите рабочую поверхность толкателя и кулачка распредвала на предмет выработки, задиров или следов заклинивания. Установка новой шайбы на изношенный узел не даст желаемого результата и приведёт к быстрому выходу её из строя.
