Прокладка турбины Хундай/Киа 2.9 CRDI

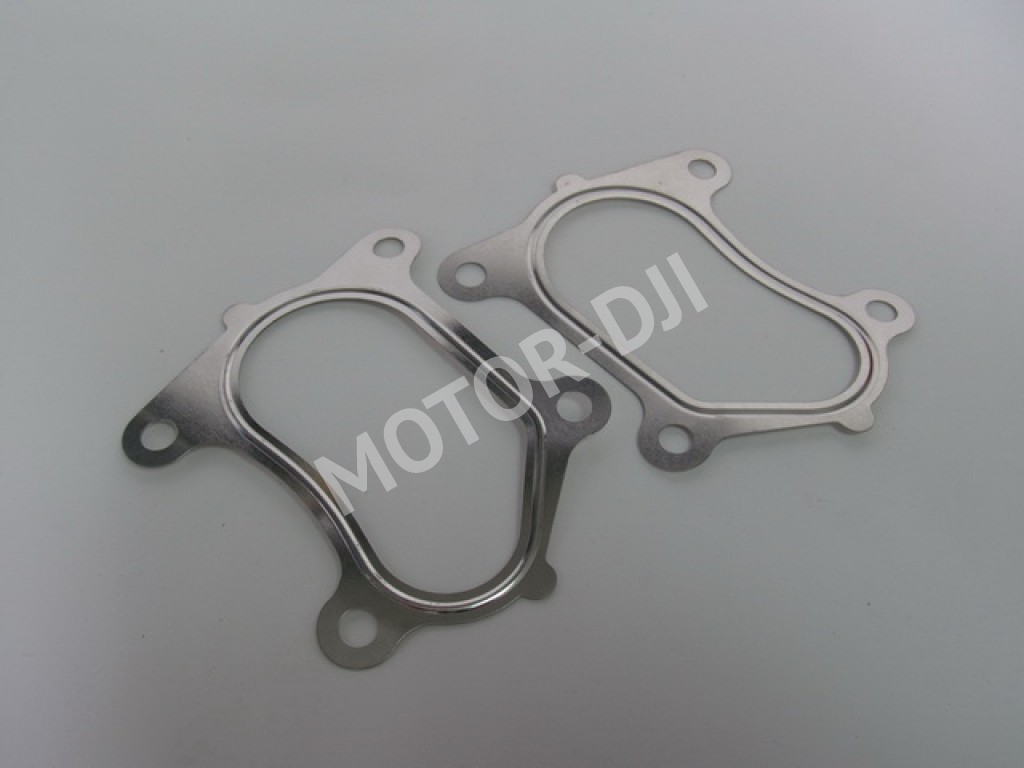

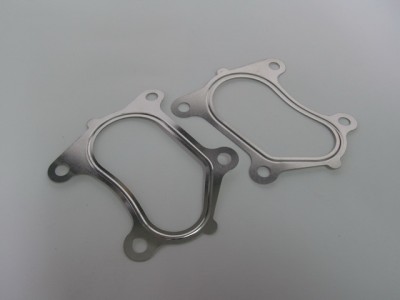

Прокладка турбины Хундай/Киа 2.9 CRDI (0K551-13-490B)

Что это такое

Прокладка турбины — это уплотнительный элемент, обеспечивающий герметичность соединения между выпускным коллектором и корпусом турбокомпрессора на дизельных двигателях 2.9 CRDI. Она предназначена для предотвращения утечки отработавших газов, которые под высоким давлением и температурой направляются на крыльчатку турбины, раскручивая её. От её целостности напрямую зависит эффективность работы турбонаддува и общие характеристики двигателя.

Симптомы проблем

• 🔹 Свист или шипение из-под капота: Наиболее характерный признак. При разрыве или прогорании прокладки раскалённые газы под давлением начинают вырываться через щель, создавая отчётливый свистящий или шипящий звук, который усиливается при нажатии на педаль газа.
• 🔹 Падение мощности и «турбояма»: Утечка газов до попадания в турбину снижает её эффективность. Турбокомпрессор недополучает энергию для раскрутки, что приводит к заметной потере тяги, особенно в режиме разгона, и увеличению времени отклика на педаль акселератора.
• 🔹 Запах выхлопных газов в подкапотном пространстве: При сильной разгерметизации запах отработавших газов может проникать в салон через систему вентиляции. Также можно заметить появление копоти или следов гари в месте соединения турбины с коллектором.
• 🔹 Повышенный расход топлива: Двигатель пытается компенсировать потерю мощности увеличением подачи топлива, что приводит к росту его расхода.

Подходит для автомобилей

Данная оригинальная прокладка (OEM 0K551-13-490B) предназначена для дизельных двигателей 2.9 CRDI (D4CB), устанавливавшихся на:

• KIA Carnival II (RP) 2006-2014 гг.
• HYUNDAI Terracan (HP) 2001-2007 гг.

Признаки замены

Замена прокладки турбины необходима при появлении любого из вышеперечисленных симптомов, особенно свиста. Прокладка является расходным материалом, который рекомендуется менять при каждом снятии турбокомпрессора или выпускного коллектора для ремонта или обслуживания. Даже если видимых повреждений нет, старый уплотнитель, подвергавшийся длительному термическому воздействию, может не обеспечить герметичность при повторной установке. Механические повреждения, трещины, прогар или потеря эластичности — прямые указания на необходимость замены.

Преимущества

• ✔ Идеальное соответствие и герметичность: Оригинальная прокладка HYUNDAI/KIA гарантирует точные геометрические размеры и форму, включая все необходимые отверстия под шпильки. Это обеспечивает абсолютную герметичность стыка в условиях экстремальных температур и давления.
• ✔ Высокотемпературная стойкость: Изготовлена из специальных металлокомпозитных материалов, рассчитанных на постоянную работу в потоке раскалённых (до 800-1000°C) выхлопных газов дизельного двигателя, без потери упругих свойств и без прогорания.
• ✔ Надёжность и долговечность: Использование оригинального уплотнения исключает риск преждевременного выхода из строя, который может привести к более серьёзным проблемам с турбиной и двигателем. Это залог стабильной работы турбонаддува на протяжении длительного срока.

FAQ: частые вопросы

Q: Можно ли использовать вместо этой прокладки герметик? A: Нет, это категорически недопустимо. Соединение турбины с коллектором работает при чрезвычайно высоких температурах и вибрациях. Любой, даже высокотемпературный герметик, быстро разрушится, выгорит и приведёт к утечке. Только цельная металлическая или металлокомпозитная прокладка может обеспечить надёжное и долговечное уплотнение.

Q: Свистит турбина на прогретом двигателе. Это точно прокладка? A: В большинстве случаев — да. Свист или шипение, меняющее тональность с оборотами, — классический симптом разгерметизации на входе в турбину. Однако для точной диагностики необходимо проверить целостность всех патрубков интеркулера и соединений на впуске, а также состояние самой турбины. Но начинать проверку стоит именно с прокладки выпускного коллектора-турбины.

Q: Что будет, если долго ездить с прогоревшей прокладкой турбины? A: Эксплуатация с неисправной прокладкой вредна для двигателя и турбокомпрессора. Помимо потери мощности и перерасхода топлива, возможны более серьёзные последствия: перегрев участков выпускного тракта из-за неправильного потока газов, попадание выхлопных газов в подкапотное пространство с риском возгорания, а также повышенная нагрузка на механизм изменения геометрии (VGT) турбины из-за нерасчётного давления.

Q: Нужно ли менять болты/шпильки при замене этой прокладки? A: Крайне желательно. Шпильки и гайки, удерживающие турбину, работают в условиях сильного термоциклирования (нагрев-остывание) и могут «прикипать», терять прочность. Использование новых крепёжных элементов рекомендовано производителем для обеспечения правильного усилия затяжки и предотвращения последующей разгерметизации.

Советы по эксплуатации

• 📌 Диагностика: При появлении свиста для точного определения места утечки можно использовать безопасный метод: на заведённом холодном двигателе аккуратно, чтобы не попасть на движущиеся части, распылить вокруг стыка турбины и коллектора мыльный раствор. В месте утечки будут видны пузыри. ВНИМАНИЕ: Не делайте этого на горячем двигателе!
• 📌 Качество крепежа: При установке всегда очищайте посадочные поверхности коллектора и турбины от старой прокладки и нагара. Используйте динамометрический ключ для затяжки гаек в последовательности и с моментом, указанным в руководстве по ремонту. Перетяжка так же опасна, как и недотяжка.
• 📌 Комплексный подход: Если турбина снималась для ремонта (например, замена картриджа), замена этой прокладки является обязательной процедурой. Также стоит проверить состояние смежных уплотнений и патрубков.
