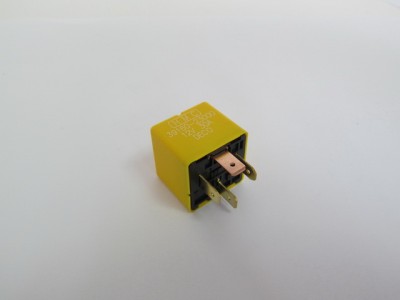

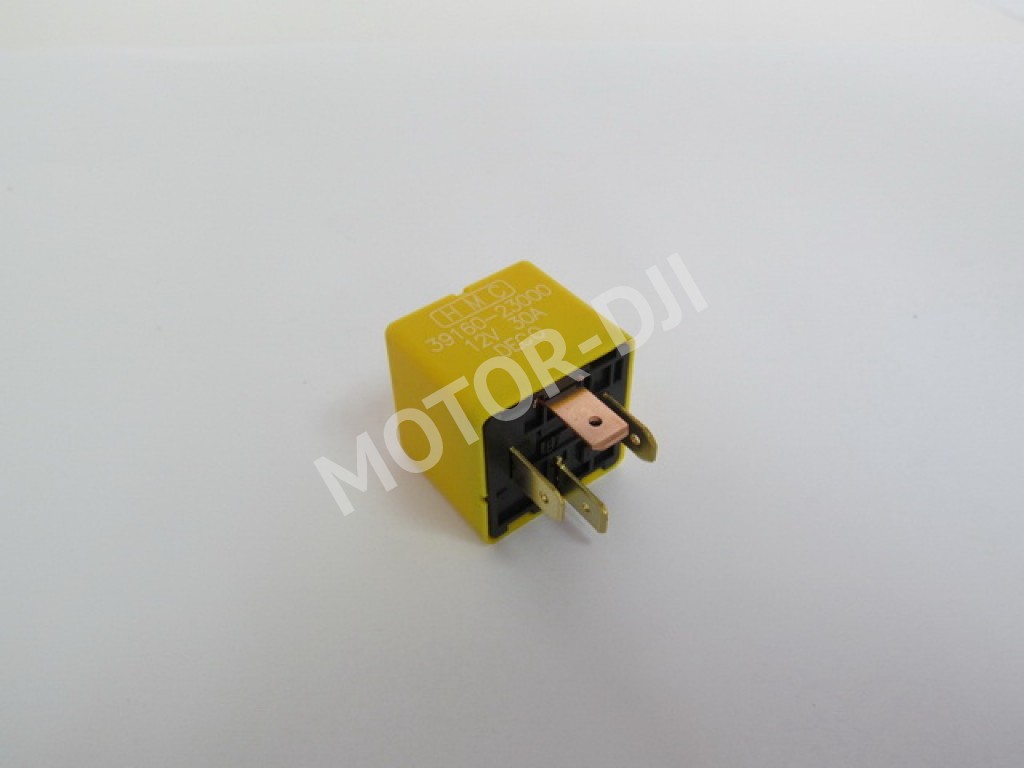

Реле Hyundai/KIA 39160-23000 для Avanta, Elantra, Lantra

Что это такое

Реле 39160-23000 — это электромагнитный коммутационный прибор, предназначенный для управления мощными электрическими цепями в автомобиле с помощью слабого сигнала. Оно выступает в роли надежного «электрического выключателя», который по команде от блока управления или кнопки в салоне подает питание на энергоемкие потребители, такие как вентилятор системы охлаждения, топливный насос, фары или обогрев стекол. Это стандартное реле общего назначения, широко применяемое в электросистемах зарубежных автомобилей.

Симптомы проблем

• 🔹 Отказ в работе узла: Самый очевидный признак — полное прекращение работы устройства, которое управляется через это реле (например, вентилятор радиатора перестал включаться вообще, топливный насос не гудит при повороте ключа).
• 🔹 Нестабильная работа оборудования: Управляемый потребитель работает с перебоями, самопроизвольно включается или выключается. Например, вентилятор охлаждения может дергаться, пытаясь запуститься, или работать рывками.
• 🔹 Щелчки без результата: Из-под капота или из монтажного блока слышны частые щелчки (срабатывание реле), но подключенное устройство не активируется или работает очень слабо.
• 🔹 Перегрев и запах гари: В случае внутреннего замыкания или повышенного сопротивления контактов корпус реле может сильно нагреваться, появится характерный запах паленой пластмассы или озона.
• 🔹 Постоянно включенная цепь: Если контакты реле «залипли» в замкнутом положении, управляемый узел (например, топливный насос или вентилятор) будет работать непрерывно, даже когда в этом нет необходимости, что приводит к разрядке аккумулятора.

Подходит для автомобилей

Данное реле с номером 39160-23000 является штатным компонентом для моделей Hyundai Avanta (Elantra) и Lantra соответствующих годов выпуска. Оно устанавливается в монтажных блоках под капотом или в салоне и отвечает за работу различных систем в зависимости от конкретной схемы электрооборудования автомобиля.

Признаки замены

Реле подлежит замене при диагностированном отказе, который подтверждается проверкой мультиметром или методом замены на заведомо исправное. Прямыми признаками являются: отсутствие коммутации цепи при подаче управляющего напряжения, физические повреждения корпуса (оплавление, трещины), внутреннее замыкание или обрыв обмотки катушки. Также замена необходима при плановом обслуживании, если реле работает в ответственных узлах и имеет большой пробег.

Преимущества

• ✔ Надежность и совместимость: Оригинальное реле Hyundai/KIA гарантированно соответствует электрическим параметрам и посадочным местам штатной электропроводки, обеспечивая стабильную работу без риска перегрузок.
• ✔ Защита цепей: Корректно работающее реле предохраняет слаботочные управляющие цепи (кнопки, датчики, ЭБУ) от высоких нагрузок, продлевая их срок службы.
• ✔ Быстрое восстановление работоспособности: Замена неисправного реле — одна из самых простых и быстрых процедур ремонта электрооборудования, которая мгновенно возвращает к жизни важные системы автомобиля.
• ✔ Доступность: Невысокая стоимость компонента делает его замену экономически целесообразной по сравнению с диагностикой и ремонтом более сложных узлов, на работу которых оно могло повлиять.

FAQ: частые вопросы

Q: Как точно проверить, что это реле неисправно? A: Самый простой способ — поставить на его место заведомо исправное реле с такой же маркировкой. Если проблема ушла, значит, причина в нем. Для точной проверки мультиметром: в режиме прозвонки проверьте целостность обмотки (выводы 85 и 86, сопротивление должно быть около 70-90 Ом) и отсутствие замыкания между силовыми контактами (30 и 87) в выключенном состоянии. При подаче 12В на управляющие выводы (85 и 86) должен раздаться четкий щелчок, а силовые контакты (30 и 87) замкнуться (сопротивление станет близким к нулю).

Q: Можно ли поставить любое реле с такими же контактами? A: По форме и разъему — возможно, но нежелательно. Важно учитывать номинальный ток коммутации (например, 30/40А), на который рассчитаны контакты. Реле с меньшим номиналом может перегреться и выйти из строя. Оригинальное реле 39160-23000 имеет строго определенные характеристики, подходящие для конкретных цепей вашего автомобиля.

Q: Какие системы в машине чаще всего управляются этим реле? A: Конкретная функция зависит от места установки в монтажном блоке. Чаще всего реле с таким номером отвечает за цепи топливного насоса, главного реле (EGI), вентилятора радиатора системы охлаждения, обогрева заднего стекла или мощных потребителей в блоке предохранителей под капотом. Схему расположения лучше уточнять по руководству к конкретной модели.

Q: Почему реле щелкает, но устройство не работает? A: Щелчок означает, что катушка реле и управляющая цепь исправны. Проблема, скорее всего, в силовых контактах реле (они могли подгореть и не пропускать ток) или в самой цепи управляемого устройства: перегорел предохранитель, есть обрыв в проводке, неисправен конечный потребитель (мотор вентилятора, насос).

Q: Что будет, если долго ездить с неисправным реле? A: Последствия зависят от того, какую цепь оно коммутирует. Отказ реле топливного насоса приведет к остановке двигателя. Неисправность реле вентилятора охлаждения — к перегреву двигателя и серьезным поломкам. «Залипшие» контакты могут вызвать постоянную работу устройства и разряд аккумулятора. Любая неисправность в электросистеме потенциально опасна, поэтому проблему рекомендуется устранять оперативно.

Советы по эксплуатации

• 📌 Диагностика перед заменой: Прежде чем менять реле, проверьте предохранитель, защищающий эту цепь. Часто причина кроется именно в нем, а реле оказывается исправным.
• 📌 Обращайте внимание на маркировку: При покупке аналога сверяйте не только цоколевку (распиновку), но и ключевые параметры: напряжение катушки (12V), ток коммутации (например, 30А). Несоответствие может привести к некорректной работе.
• 📌 Чистота контактов: При установке нового реле убедитесь, что контакты в колодке чистые, не окислены и не разогнуты. Плохой контакт в разъеме может вызвать перегрев и новую поломку.
• 📌 Не перегружайте цепи: Установка дополнительного мощного оборудования (прожекторы, усилитель) через штатное реле без учета его номинала — верный путь к выходу его из строя. Для таких задач используйте отдельное реле и проводку соответствующего сечения.
