Картридж турбины HX40W Komatsu PC-300-8 Excavator

Картридж турбины HX40W для Komatsu PC-300-8, Cummins 8.3L/8.9L

Что это такое

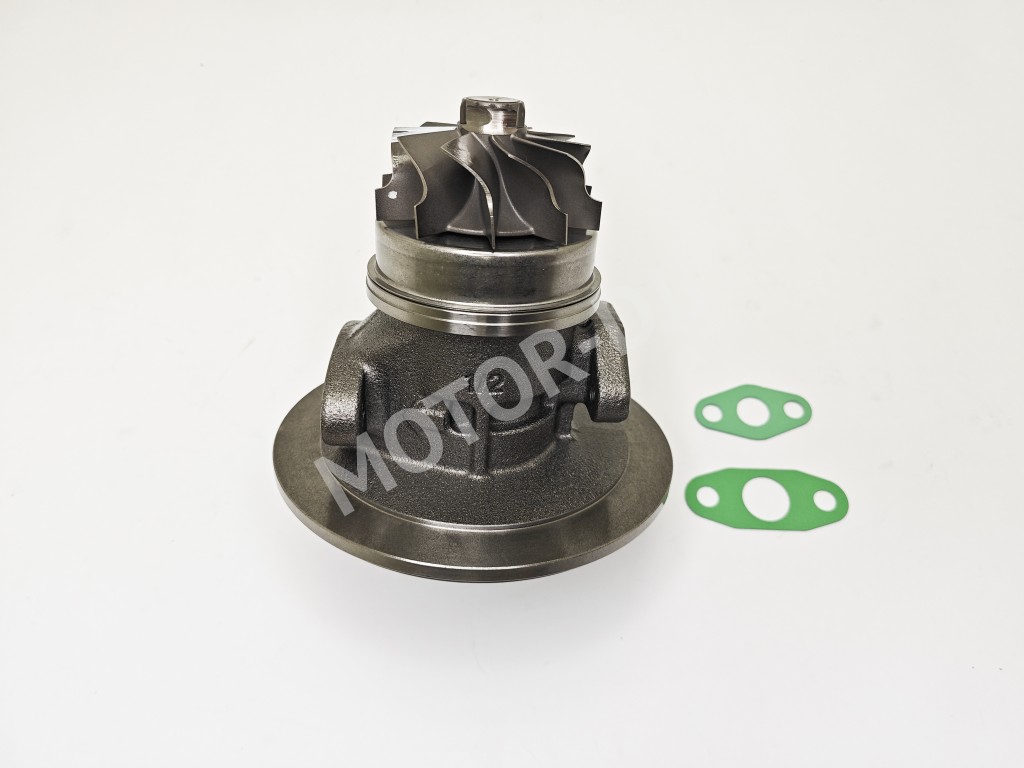

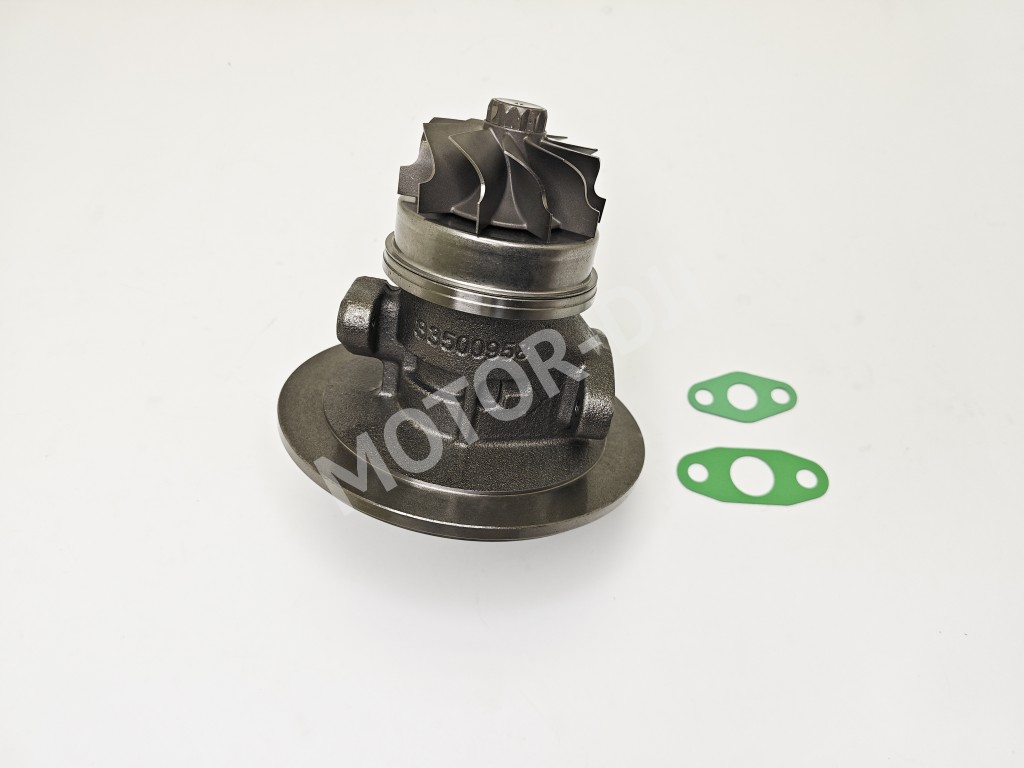

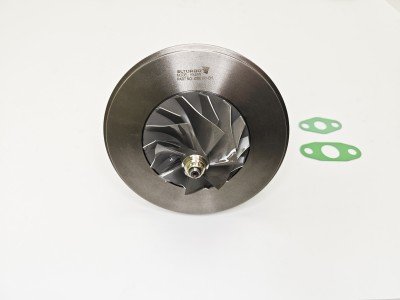

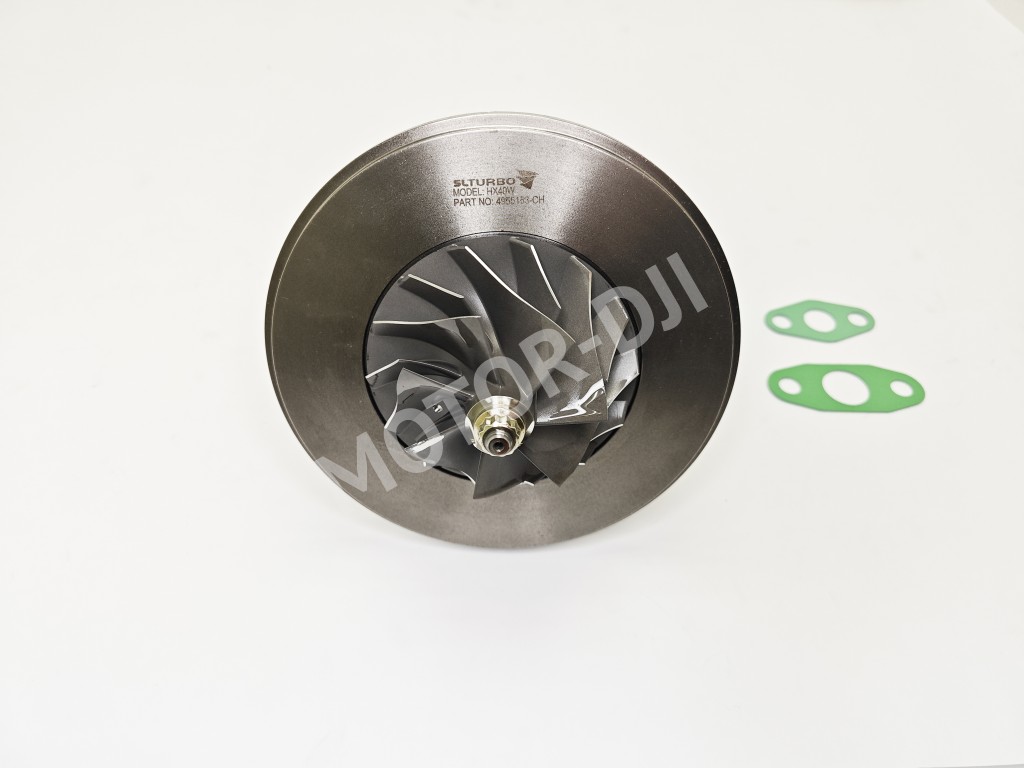

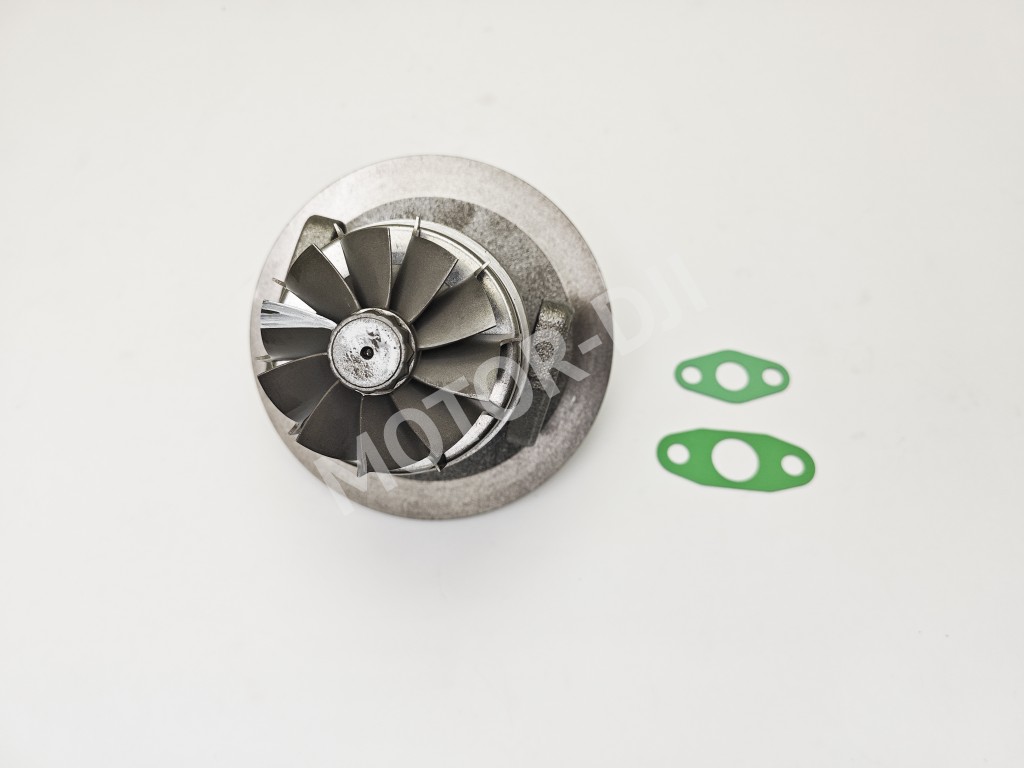

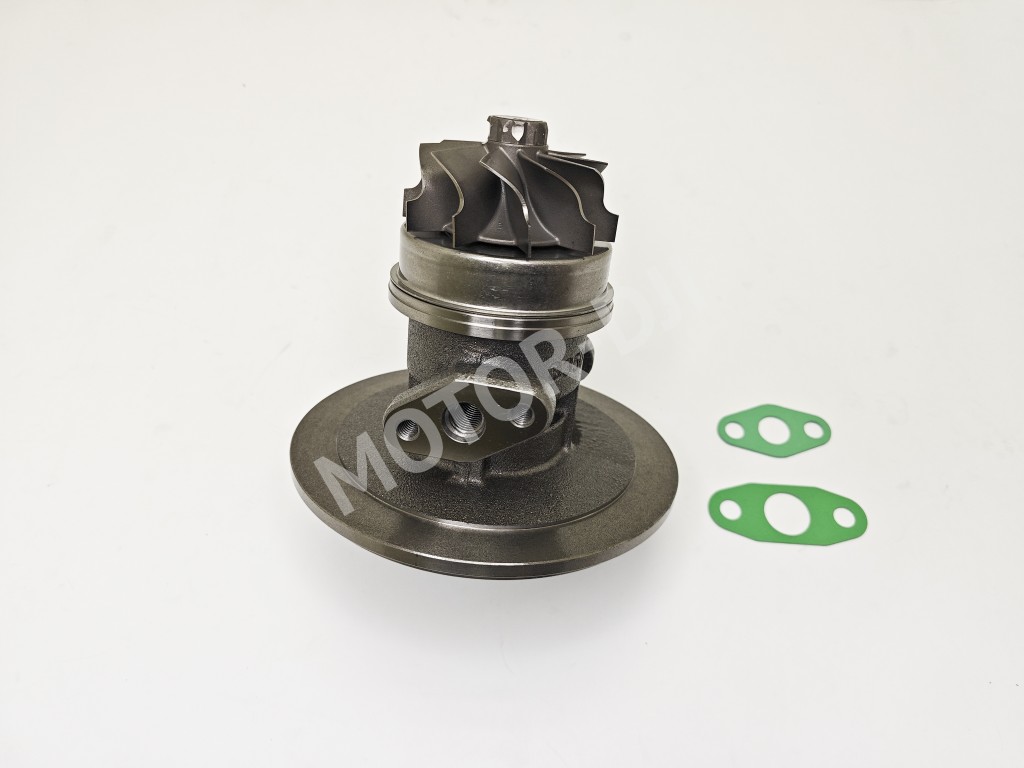

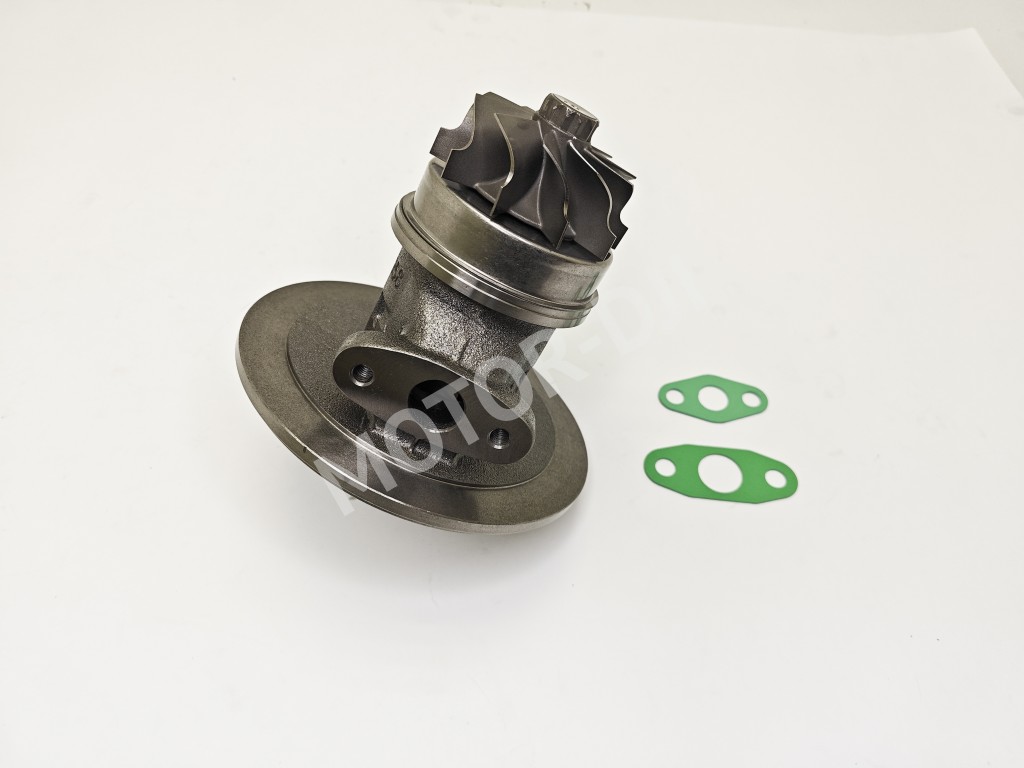

Картридж турбины HX40W — это сердцевина турбокомпрессора, собранный узел, включающий вал ротора, турбинное и компрессорное колеса, подшипники скольжения и уплотнения в центральном корпусе. Он предназначен для замены изношенного внутреннего механизма турбины без покупки всего агрегата в сборе. Устанавливается в турбокомпрессоры серии HX40W, которые обеспечивают подачу сжатого воздуха в двигатель для повышения мощности и эффективности сгорания топлива.

Симптомы проблем

• 🔹 Повышенный расход масла и сизый дым из выхлопа: Наиболее частый признак износа уплотнений картриджа. Масло из системы смазки турбины попадает в выпускной или впускной тракт, сгорает в цилиндрах и образует характерный густой сизый дым, особенно на режимах холостого хода после нагрузки.
• 🔹 Потеря мощности и "тупой" отклик на газ: Износ подшипников и увеличение зазоров приводят к снижению эффективности и скорости вращения ротора. Турбина не может создать необходимое давление наддува, двигатель не развивает полную мощность, ощущается провал при разгоне.
• 🔹 Сильный свист, вой или скрежет из области турбины: Нехарактерный шум указывает на механическое повреждение роторной группы. Свист может быть вызван утечкой воздуха из-за повреждения крыльчаток, а скрежещущий звук — прямым контактом вращающихся частей о корпус из-за критического износа подшипников.
• 🔹 Повышенный расход топлива: Для поддержания требуемой мощности при сниженном давлении наддува блок управления двигателем увеличивает количество впрыскиваемого топлива, что ведет к перерасходу.
• 🔹 Люфт вала турбины: При визуальной проверке можно обнаружить чрезмерный продольный или радиальный люфт вала ротора, что является прямым показанием к замене картриджа или всего турбонагнетателя.

Подходит для автомобилей

Данный картридж предназначен для турбокомпрессоров модельного ряда HX40W, устанавливаемых на тяжелую технику:

• Экскаватор: Komatsu PC300-8 (с двигателем Komatsu SAA6D114E).
• Двигатели Cummins: Серии 8.3L (C8.3) и 8.9L (L9, QSL9).

Признаки замены

Картридж подлежит замене при подтверждении его неисправности как основного узла, а не периферийных компонентов (воздушных патрубков, интеркулера, клапана вестгейта). Ключевые признаки:

1. Наличие одного или нескольких симптомов из списка выше, особенно сизого дыма и потери мощности.
2. Результаты диагностики, исключающие проблемы с топливной системой и воздушным фильтром.
3. Измеренный люфт вала ротора превышает допустимые нормы (обычно более 0.5-1.0 мм радиального и любой ощутимый продольный люфт).
4. Задиры или повреждения на лопастях турбинного или компрессорного колеса, видимые при осмотре.

Преимущества

• ✔ Значительная экономия: Замена картриджа обходится в разы дешевле покупки нового или восстановленного турбокомпрессора в сборе, так как не требуется менять дорогостоящие литые корпуса (улитки).
• ✔ Качество и надежность SLTurbo: Картридж производства SLTurbo изготавливается с соблюдением оригинальных допусков, использует качественные подшипники и уплотнения, что обеспечивает ресурс, сопоставимый с новым узлом.
• ✔ Быстрое восстановление работоспособности: Установка картриджа — стандартная процедура для сервисов, занимающихся ремонтом турбин. Это позволяет быстро вернуть технику в строй с минимальным временем простоя.
• ✔ Сохранение оригинальной геометрии: При правильной установке гарантируется сохранение заводских параметров подачи воздуха, что важно для корректной работы двигателя в целом.

FAQ: частые вопросы

Q: Можно ли установить этот картридж самостоятельно, в полевых условиях? A: Установка картриджа турбины требует специальных знаний, чистого помещения и инструмента для точной балансировки и затяжки узлов. Непрофессиональный монтаж может привести к мгновенному разрушению нового картриджа из-за перекоса или попадания грязи. Рекомендуется доверить работу специализированной мастерской по ремонту турбокомпрессоров.

Q: В чем разница между картриджем и восстановленной турбиной? A: Картридж — это комплект внутренних деталей для самостоятельной переборки вашего конкретного турбокомпрессора. Восстановленная турбина — это уже готовый к установке агрегат, где профессионально заменен картридж, очищены и проверены все корпуса. Выбор зависит от состояния ваших "улиток": если они не имеют трещин и повреждений, достаточно картриджа.

Q: Обязательно ли менять масло и масляный фильтр после замены картриджа? A: Да, это обязательная процедура. Причина неисправности старого картриджа могла быть связана с качеством масла или наличием в нем абразивных частиц. Чтобы защитить новый узел, необходимо заменить масло и фильтр, а также проверить исправность маслоподающих магистралей к турбине.

Q: После замены картриджа сразу пропал дым, но мощность не вернулась полностью. В чем может быть причина? A: Скорее всего, проблема не была ограничена только турбиной. Следует проверить целостность и герметичность всех патрубков системы наддува, интеркулер (радиатор охлаждения воздуха), работу клапана вестгейта (перепуска) и датчиков давления. Также причиной могут быть забитый воздушный фильтр или неисправности в топливной системе.

Q: Картридж SLTurbo — это аналог или оригинал? A: Картридж SLTurbo является качественным аналогом (заменой) оригинальному узлу. Он соответствует оригинальным размерам, допускам и техническим требованиям для данной модели турбокомпрессора, что подтверждается указанием OEM-номера 4955153-CH.

Советы по эксплуатации

• 📌 Дайте турбине остыть: После интенсивной работы, особенно на тяжелой технике, не глушите двигатель сразу. Дайте ему поработать 3-5 минут на холостых оборотах. Это позволит турбине остыть в режиме циркуляции масла и избежать его коксования в горячих подшипниках.
• 📌 Следите за качеством масла и фильтров: Турбокомпрессор — самый нагруженный узел в двигателе, работающий на высоких оборотах. Используйте рекомендованные масла с соответствующими допусками и меняйте их вместе с фильтрами строго по регламенту. Это главный залог долгой службы картриджа.
• 📌 Контролируйте состояние воздушного тракта: Своевременно меняйте воздушный фильтр. Попадание даже мелких частиц пыли на лопатки компрессорного колеса действует как абразив, нарушая балансировку и повреждая уплотнения.
