Картридж турбины 1JZ-GTE Чайзер, Марк 2 CT15B

Картридж турбины Refone Auto Power для TOYOTA 1JZ-GTE 3.0L (1996-2003)

Что это такое

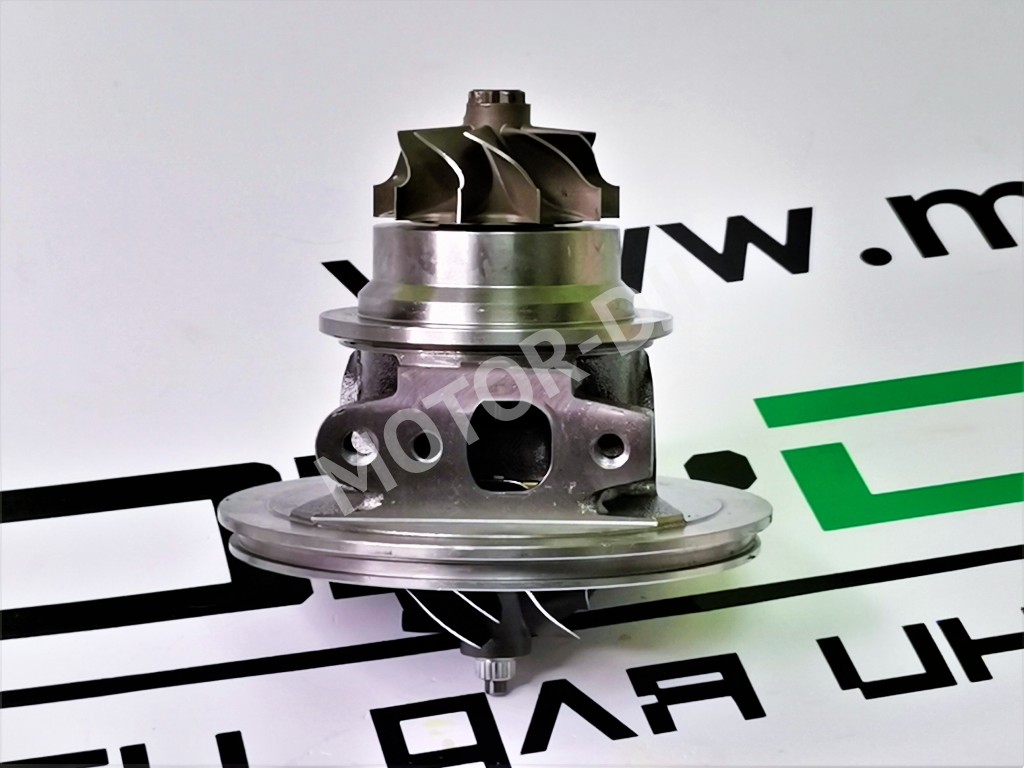

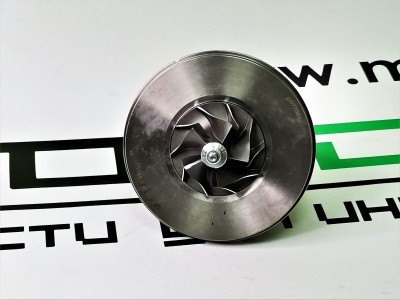

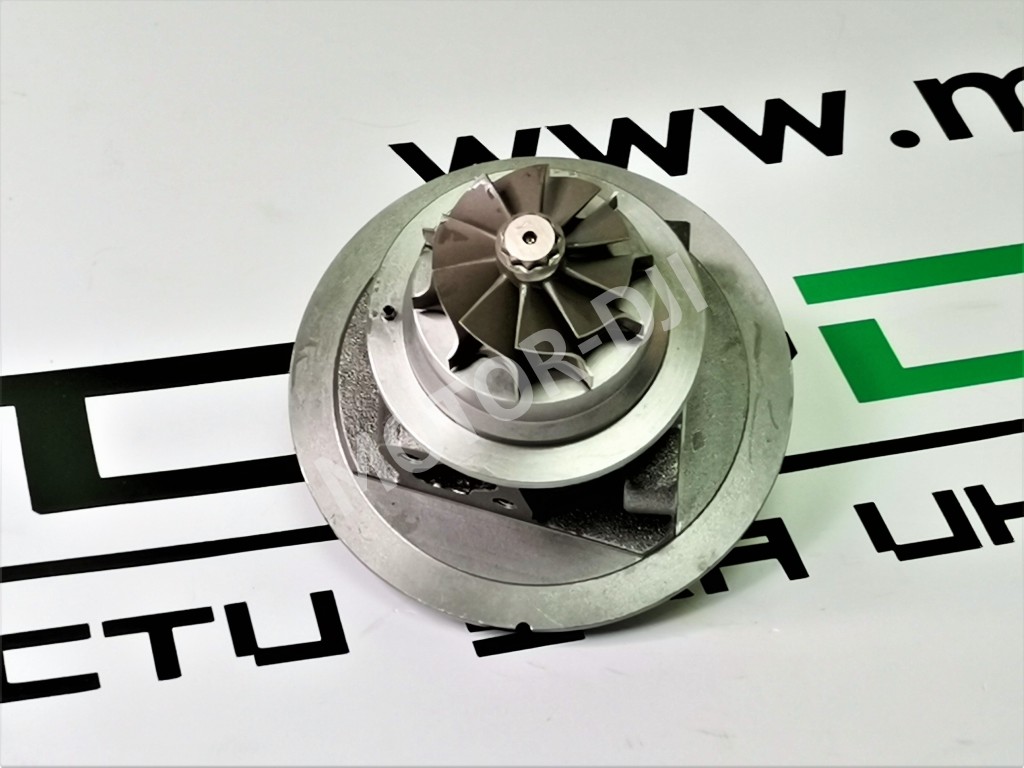

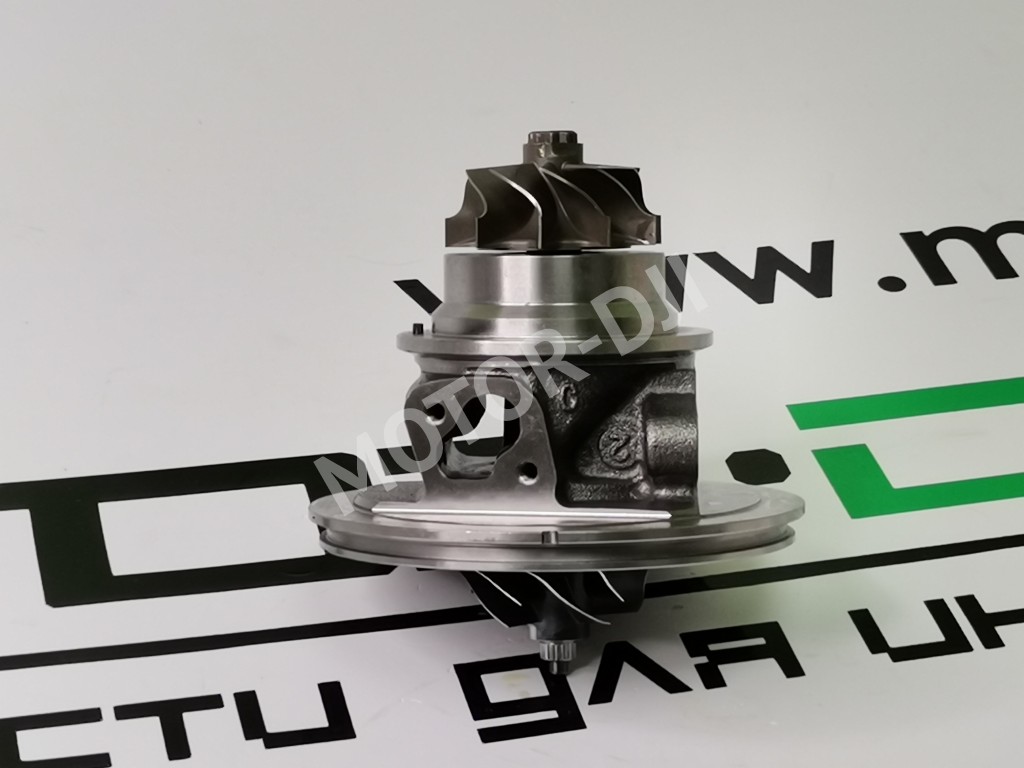

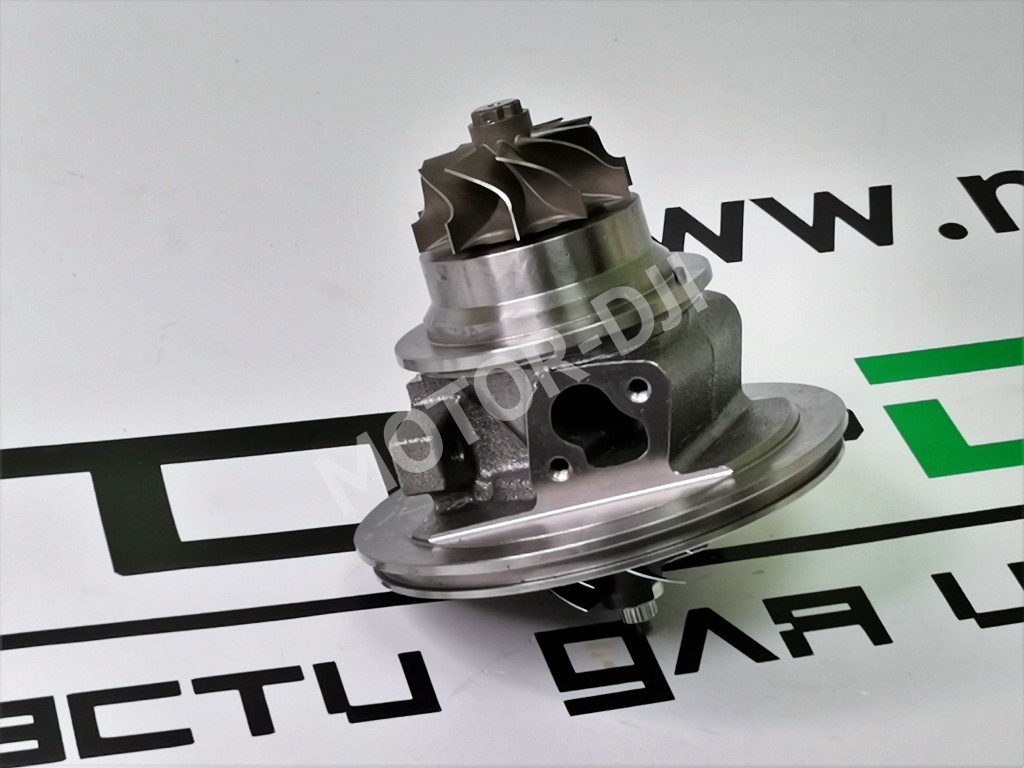

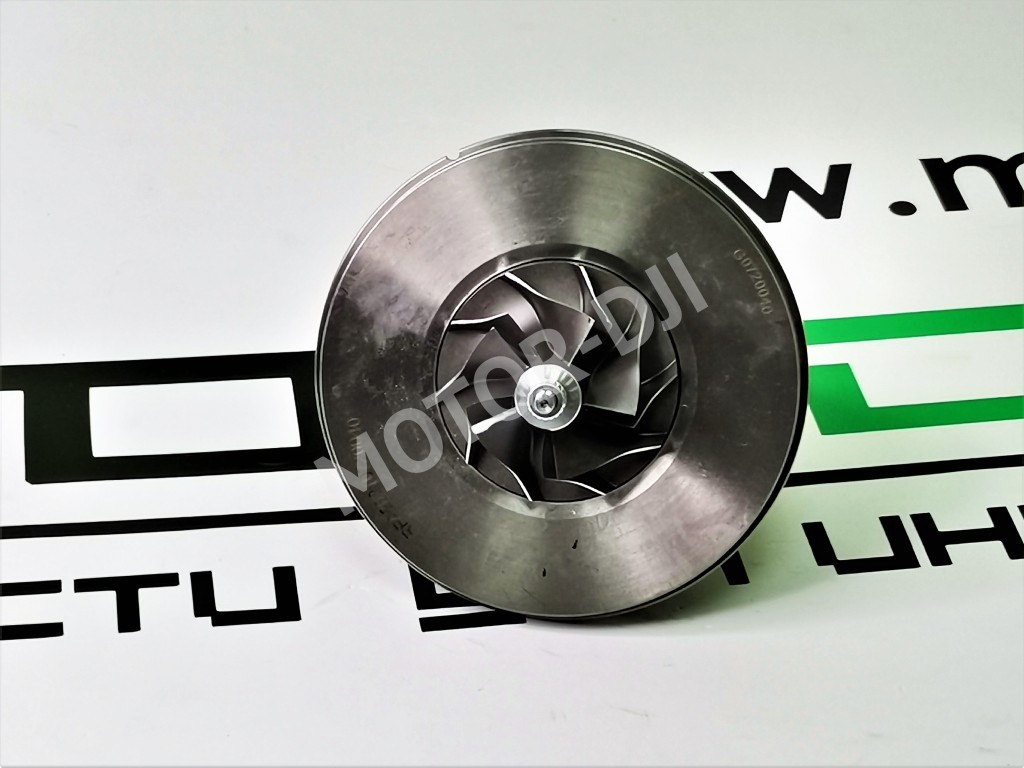

Картридж турбины — это сердцевина турбокомпрессора, собранный в единый узел комплект из основных вращающихся и изнашивающихся компонентов. Он включает в себя турбинное и компрессорное колеса, установленные на общем валу, подшипники скольжения (втулки), уплотнительные кольца, а также центральный корпус (картер) с масляными каналами. Установка нового картриджа — это наиболее распространённый и экономически целесообразный способ восстановления работоспособности турбины без замены всего агрегата в сборе с улитками и актуатором.

Симптомы проблем

• 🔹 Повышенный расход масла (сизый дым из выхлопа): Наиболее характерный признак. Износ уплотнений (маслосъёмных колец) вала турбины приводит к проникновению моторного масла во впускной или выпускной тракт. При этом на холостом ходу или после долгой стоянки при разгоне из выхлопной трубы валит густой сизый или синеватый дым.
• 🔹 Люфт вала турбокомпрессора: Физический износ подшипников скольжения приводит к появлению ощутимого осевого (вдоль оси вала) и радиального (перпендикулярно оси) люфта турбинного колеса. Проверить можно, сняв воздушный патрубок и покачав колесо компрессора. Сильный люфт ведет к касанию колес о стенки корпуса.
• 🔹 Свист, вой или скрежет при работе: Посторонние шумы из области турбины — тревожный сигнал. Свист часто указывает на утечку давления (например, из-за трещины в улитке или неплотного соединения), а скрежещущие звуки — на механический контакт из-за износа подшипников или деформации колеса.
• 🔹 Падение мощности и медленный набор оборотов (лаг турбины): Турбина не выдает расчетного наддува из-за снижения эффективности. Причины: загрязнение или эрозия лопаток колес, увеличенные зазоры, приводящие к утечкам. Автомобиль становится «тупым», пропадает характерный подхват после определенных оборотов.
• 🔹 Заметное увеличение расхода топлива: Чтобы компенсировать потерю мощности и недостаток наддува, электронный блок управления (ЭБУ) обогащает топливную смесь, что напрямую сказывается на аппетите двигателя.

Подходит для автомобилей

Данный картридж предназначен для восстановления турбокомпрессоров, установленных на легендарном рядном 6-цилиндровом двигателе Toyota 1JZ-GTE (3.0 литра) в кузовных модификациях 1996-2003 годов выпуска. Конкретные модели:

• TOYOTA Chaser (JZX100)
• TOYOTA Cresta (JZX100)
• TOYOTA Crown (JZS171, JZS175)
• TOYOTA Mark II (JZX100, JZX110)
• TOYOTA Soarer (JZZ30)
• TOYOTA Verossa (JZX110)

Признаки замены

Картридж турбины подлежит замене при подтверждении его неисправности. Ключевые критерии:

1. Наличие одного или нескольких симптомов из списка выше, особенно сизого дыма и люфта вала.
2. Визуальный осмотр после демонтажа: задиры на втулках (подшипниках) или вале, критический износ уплотнений, сколы или деформация лопаток турбинного или компрессорного колеса.
3. Замеры зазоров (осевого и радиального) показывают значения, значительно превышающие допустимые производителем.
4. Турбина не подлежит обычной переборке с заменой лишь отдельных деталей — требуется установка сбалансированного заводского узла.

Преимущества

• ✔ Оптимальное соотношение цены и качества: Замена картриджа обходится значительно дешевле покупки новой оригинальной турбины в сборе, при этом полностью восстанавливает работоспособность узла.
• ✔ Полная заводская балансировка: Картридж Refone Auto Power поставляется в сборе, с валом и колесами, отбалансированными на заводском оборудовании как единое целое. Это гарантирует отсутствие вибраций и долгий срок службы после установки.
• ✔ Сохранение оригинальной геометрии: При установке картриджа используются родные «улитки» (корпуса горячей и холодной части) и актуатор (вестгейт), что обеспечивает идеальное совпадение по фланцам и сохранение штатных характеристик наддува.
• ✔ Качественные материалы: Комплектующие изготовлены из износостойких материалов, обеспечивающих надежную работу в условиях высоких температур и скоростей вращения.

FAQ: частые вопросы

Q: Можно ли установить этот картридж самостоятельно, не снимая всю турбину с двигателя? A: Теоретически возможно на некоторых моделях, но крайне не рекомендуется. Для качественной замены необходим полный демонтаж турбокомпрессора, тщательная очистка и прокачка масляных каналов, а также последующая правильная установка с соблюдением моментов затяжки. Эта работа требует опыта и специального инструмента. Неправильная установка — основная причина быстрого выхода из строя даже нового картриджа.

Q: Нужно ли менять масло и масляный фильтр после замены картриджа? A: Да, это обязательная процедура. Старое масло содержит продукты износа от старой турбины. Также необходимо установить новый масляный фильтр. Рекомендуется использовать качественное моторное масло, соответствующее допускам производителя, и в первые 500-1000 км пробега после замены избегать высоких нагрузок на двигатель для обкатки новых деталей.

Q: Обязательно ли менять патрубки и прокладки при установке нового картриджа? A: Да, настоятельно рекомендуется заменить все уплотнительные элементы, которые идут в комплекте с картриджем или приобретаются отдельно: прокладки фланцев, уплотнительные кольца, а также проверить состояние интеркулерных и воздушных патрубков. Старые, «задубевшие» патрубки могут треснуть под давлением, что сведет на нет весь ремонт.

Q: Почему после замены картриджа все равно идет дым? A: Если дым сизый (масляный), возможные причины: 1) Неправильная установка или дефект нового картриджа. 2) Проблемы в двигателе (износ маслосъёмных колпачков или поршневых колец), которые маскировались под неисправность турбины. 3) Забитая система вентиляции картерных газов (PCV), создающая избыточное давление в картере. Если дым белый (пар) — это может быть проблема с прокладкой ГБЦ. Требуется дополнительная диагностика.

Q: Картридж Refone Auto Power — это аналог или оригинал? A: Refone Auto Power — производитель качественных аналоговых запчастей. Данный картридж является полным аналогом оригинального узла с номером 7100-006-0038, изготовленным по оригинальным размерам и допускам. Он не является контрафактной или восстановленной (ремофактур) деталью.

Советы по эксплуатации

• 📌 «Холодный» и «горячий» старт: После активной поездки с высокой нагрузкой на турбину дайте двигателю поработать на холостых оборотах 1-2 минуты перед выключением зажигания. Это позволит турбине остыть в режиме циркуляции масла, предотвращая его коксование в горячих подшипниках. Также не стоит сильно газовать на холодном двигателе — дайте маслу прогреться и дойти до всех узлов.
• 📌 Качество масла — залог долгой жизни турбины: Турбокомпрессор — один из самых нагруженных узлов двигателя, вращающийся со скоростью до 200 000 об/мин. Используйте только высококачественные синтетические масла с низкой склонностью к образованию нагара и рекомендованным интервалом замены. Просроченное или некачественное масло — главный враг подшипников турбины.
• 📌 Регулярная замена воздушного фильтра: Попадание даже мелких твердых частиц на лопатки компрессорного колеса вызывает их эрозию и нарушает балансировку. Своевременно меняйте воздушный фильтр и следите за герметичностью патрубков от фильтра до турбины.

  ---

  Номера комплектующих и их аналогов для данного товара: 1720146040, MCT9133TD, MTT2396GR, MTT2396SL, ST1720146040
