моторчик изменения фаз ГРМ (сервопривод) BMW 1 / 3 / 5 / X3 / X5 F20/F21/F25/E70/E84/E90/E91/F10/F11

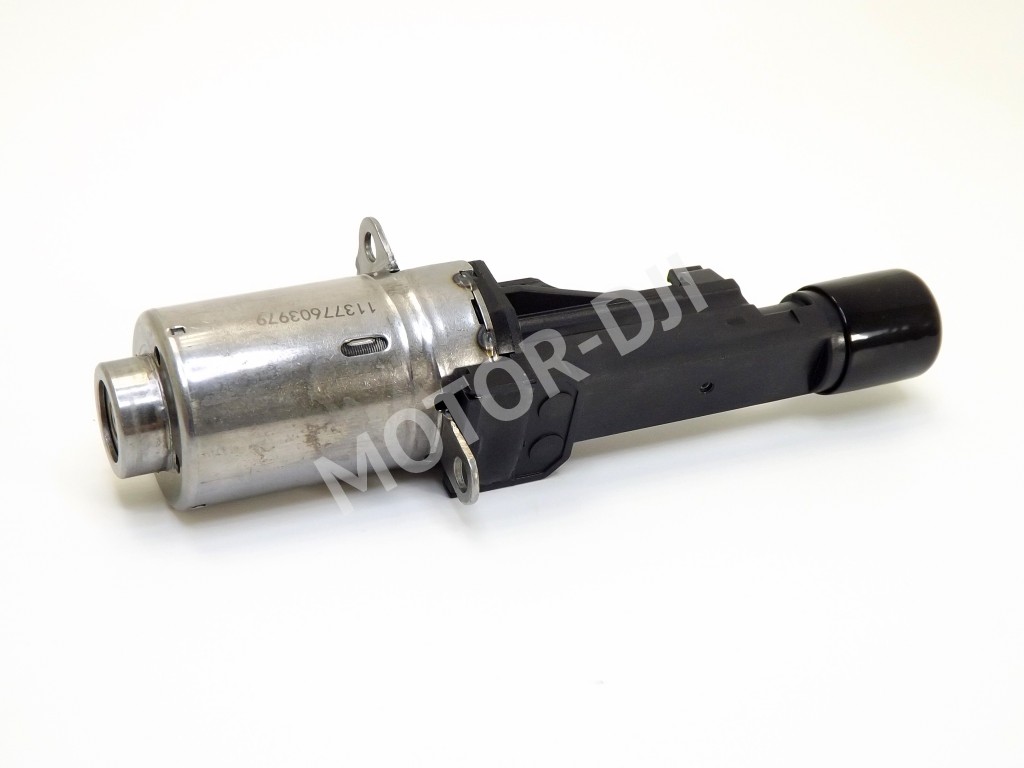

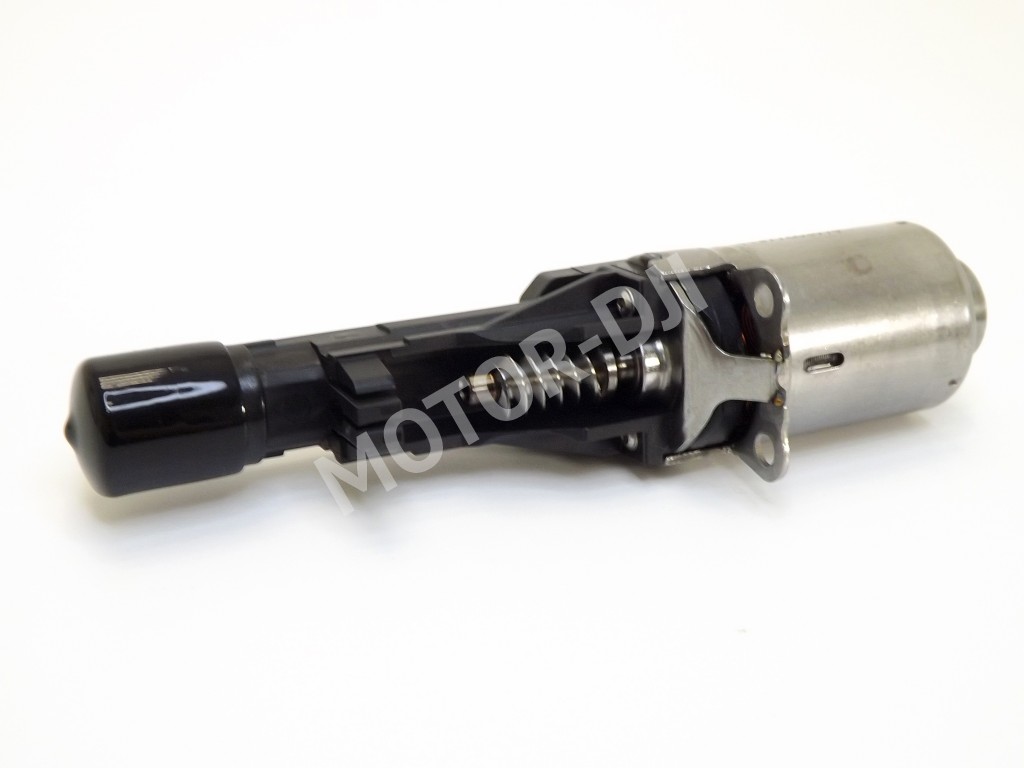

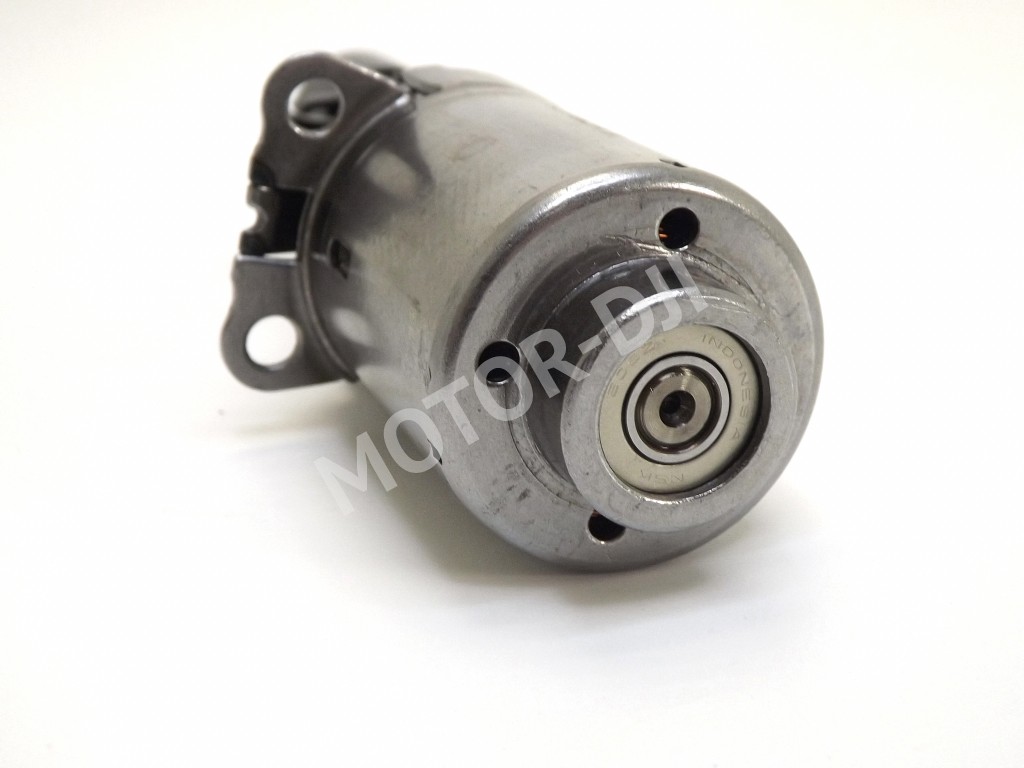

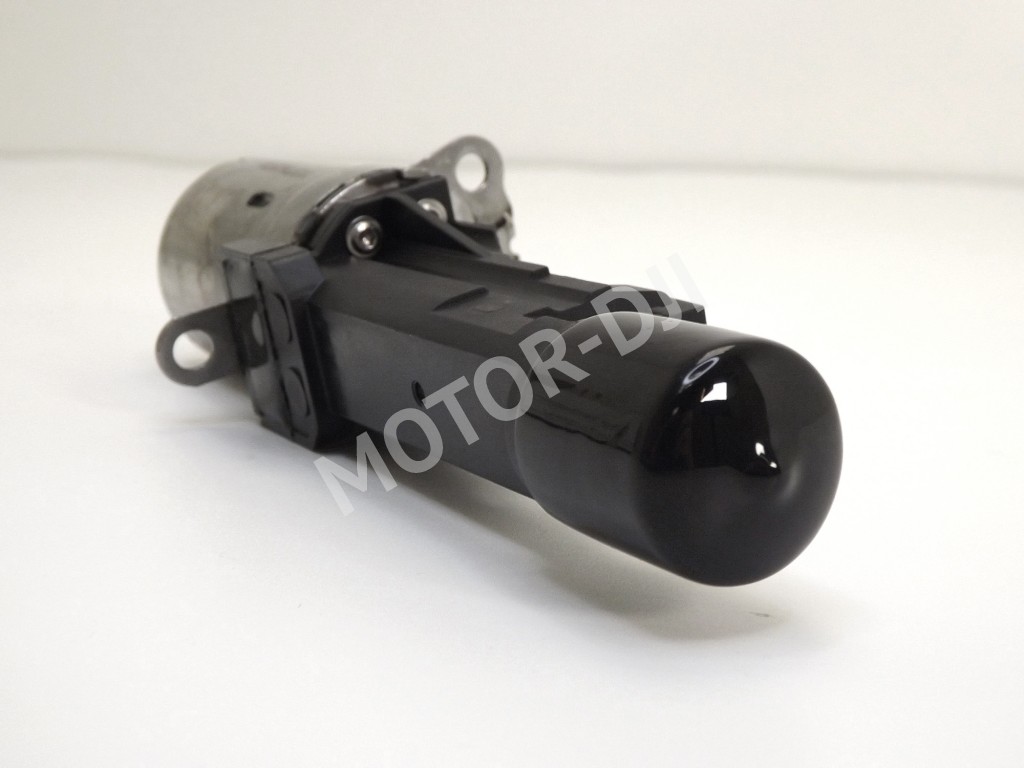

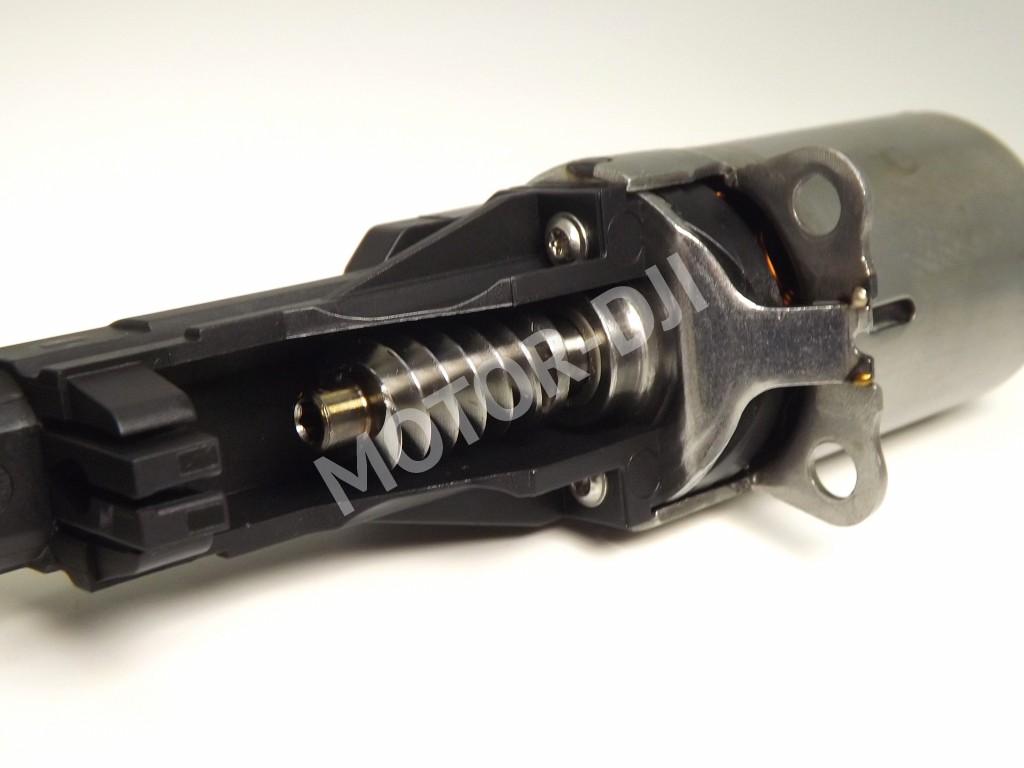

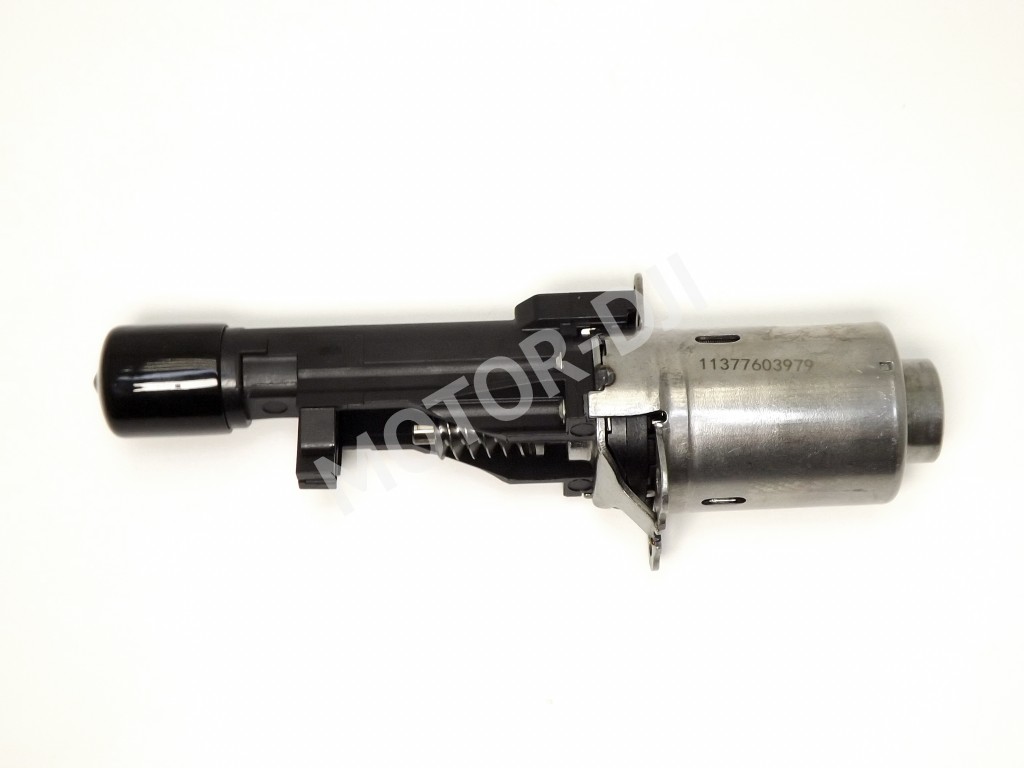

Моторчик изменения фаз ГРМ (сервопривод) BMW 1 / 3 / 5 / X3 / X5 F20/F21/F25/E70/E84/E90/E91/F10/F11

Что это такое

Моторчик изменения фаз ГРМ, также известный как сервопривод или электродвигатель системы VANOS, является ключевым исполнительным элементом системы изменения фаз газораспределения на современных двигателях BMW. Он напрямую получает команды от блока управления двигателем (DME) и механически воздействует на фазовращатели распредвалов, обеспечивая точный и своевременный поворот валов для оптимизации момента открытия и закрытия клапанов. Это позволяет добиться идеального баланса между мощностью, крутящим моментом и экономичностью на разных режимах работы двигателя.

Симптомы проблем

• 🔹 Загорание контрольной лампы Check Engine: Бортовой компьютер фиксирует ошибки, связанные с системой VANOS (например, P0012, P0015, P0016, P0017), указывающие на неверное положение распредвалов или неисправность исполнительного механизма.
• 🔹 Снижение мощности и отзывчивости: Двигатель теряет «подхват» на низких и средних оборотах, автомобиль становится «вялым», ухудшается динамика разгона.
• 🔹 Неустойчивая работа на холостом ходу: Обороты холостого хода могут плавать, двигатель может троить или работать с вибрациями, особенно после холодного пуска.
• 🔹 Повышенный расход топлива: Из-за неоптимального управления фазами газораспределения эффективность сгорания топливно-воздушной смеси падает.
• 🔹 Хлопки в выпускной системе: В некоторых случаях из-за неправильного перекрытия клапанов могут возникать хлопки в глушителе.

Подходит для автомобилей

Данный сервопривод предназначен для широкого ряда моделей BMW с бензиновыми двигателями серий N и B. Конкретно подходит для:

• BMW 1 Series (F20, F21): Модели с двигателями, оснащенными системой VANOS.
• BMW 3 Series (E90, E91, E92, E93, F30, F31): Седаны и универсалы.
• BMW 5 Series (F10, F11): Седаны и универсалы.
• BMW X3 (E84, F25): Компактные и среднеразмерные кроссоверы.
• BMW X5 (E70): Внедорожник. Перед покупкой рекомендуется уточнить совместимость по VIN-коду автомобиля, так как конструкция системы может различаться в зависимости от года выпуска и модификации двигателя.

Признаки замены

Замена моторчика изменения фаз ГРМ необходима при подтверждении его неисправности. Ключевые признаки:

1. Сканирование двигателя выявило постоянные или часто возвращающиеся ошибки VANOS, указывающие на неисправность исполнительного механизма или его электрической цепи.
2. Механическая проверка: сервопривод издает посторонние шумы (жужжание, стук), имеет следы механических повреждений корпуса или штока.
3. Сравнительный тест: при установке заведомо исправного моторчика симптомы неисправности (троение, ошибки) исчезают.
4. Визуальный осмотр: наличие масла внутри электрического разъема моторчика (что говорит о повреждении сальника и попадании моторного масла), следы коррозии или окисления на контактах.

Преимущества

• ✔ Совместимость с оригиналом: Изделие LXParts производится в строгом соответствии с оригинальными техническими спецификациями и геометрией, что гарантирует точную установку и корректную работу в системе VANOS.
• ✔ Надежность и долговечность: Использование качественных материалов и современного электромеханического привода обеспечивает стабильное усилие, точность позиционирования и длительный срок службы в условиях высоких температур и вибраций подкапотного пространства.
• ✔ Восстановление заводских характеристик: Установка исправного сервопривода полностью возвращает системе изменения фаз газораспределения работоспособность, восстанавливая оптимальную мощность, крутящий момент, экономичность и экологические показатели двигателя.
• ✔ Защита двигателя: Своевременная замена неисправного моторчика предотвращает работу двигателя в неоптимальных режимах, что снижает риски повышенного износа и серьезных поломок.

FAQ: частые вопросы

Q: Можно ли просто отключить или заглушить неисправный моторчик VANOS, чтобы ездить? A: Категорически нет. Блок управления перейдет в аварийный режим, работа двигателя будет нарушена: резко упадет мощность, вырастет расход, возможны детонация и перегрев. Длительная эксплуатация в таком режиме может привести к повреждению каталитического нейтрализатора и другим проблемам.

Q: Ошибка VANOS может быть вызвана не самим моторчиком, а чем-то еще? A: Да, это распространенная ситуация. Причины могут быть в низком давлении масла (забитый масляный фильтр, износ масляного насоса), неисправности датчиков положения распредвалов, механическом износе самих фазовращателей или их соленоидов. Диагностика должна быть комплексной.

Q: Сложно ли заменить этот моторчик самостоятельно? A: Замена требует определенных навыков. Необходим доступ к передней части двигателя, снятие декоративной крышки, возможно, демонтаж впускного коллектора. Ключевое — это чистота, чтобы избежать попадания грязи в масляные каналы, и правильное позиционирование нового привода при установке. Без опыта лучше доверить работу специалисту.

Q: Почему новый моторчик стоит устанавливать вместе с новыми сальниками и уплотнительными кольцами? A: Старые уплотнения, подвергавшиеся длительному воздействию высоких температур, теряют эластичность. Использование старых сальников почти гарантированно приведет к течи масла в месте установки нового моторчика, что потребует повторного ремонта.

Q: Нужно ли как-то адаптировать или обучать новый моторчик после установки? A: Как правило, после замены требуется сброс адаптаций системы VANOS с помощью диагностического сканера (например, ISTA/D, Autocom, Launch). Это позволяет блоку управления DME заново «выучить» крайние положения механизма и обеспечить максимально точное управление.

Советы по эксплуатации

• 📌 Регулярное ТО: Самая частая косвенная причина проблем с системой VANOS — старое или некачественное моторное масло. Соблюдайте интервалы замены масла и фильтра, используйте масла, одобренные BMW (допуски LL-01, LL-04, LL-12FE и т.д.).
• 📌 Комплексная диагностика: При появлении ошибок, связанных с фазами газораспределения, не спешите менять моторчик. Проверьте уровень и давление масла, состояние соленоидов VANOS и их сеточки-фильтры, считайте актуальные показания датчиков распредвалов.
• 📌 Качество запчастей: При замене используйте только проверенные комплектующие от надежных производителей. Некачественный сервопривод может быстро выйти из строя или работать некорректно, вызывая новые ошибки.
• 📌 Чистота при установке: При проведении работ тщательно очистите посадочное место моторчика от грязи и старой прокладочной массы. Убедитесь, что шток фазовращателя и ответное гнездо в моторчике чистые и не имеют задиров.

  ---
