Картридж турбины BMW 3 (E46) 320 d (2001-05)

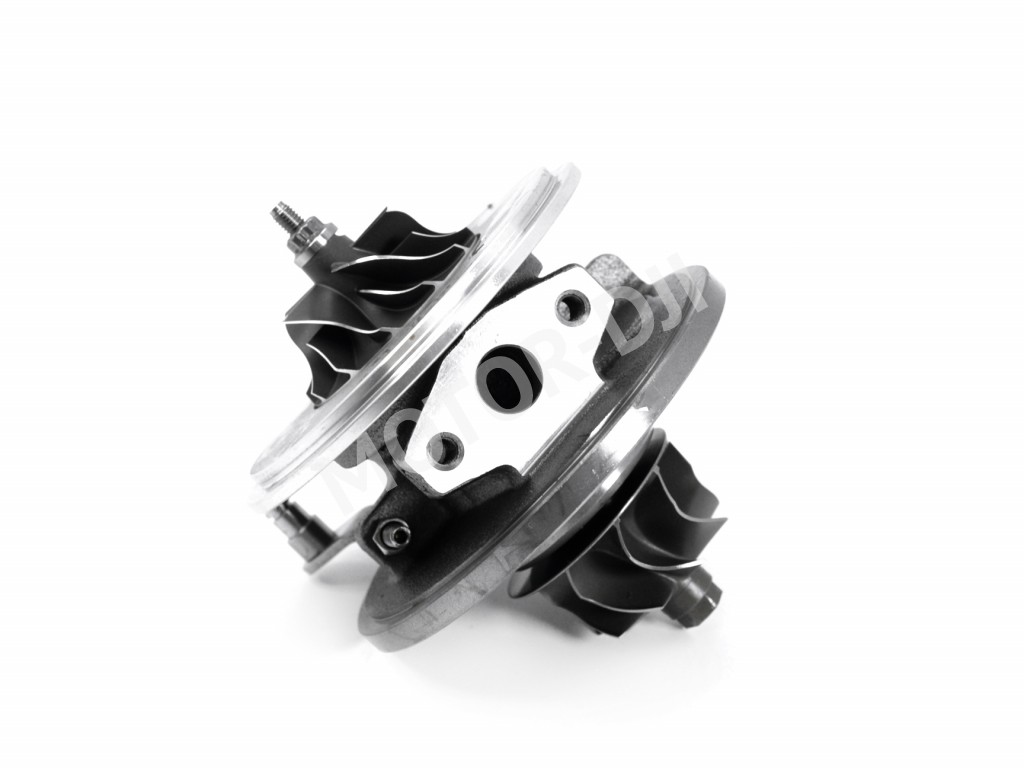

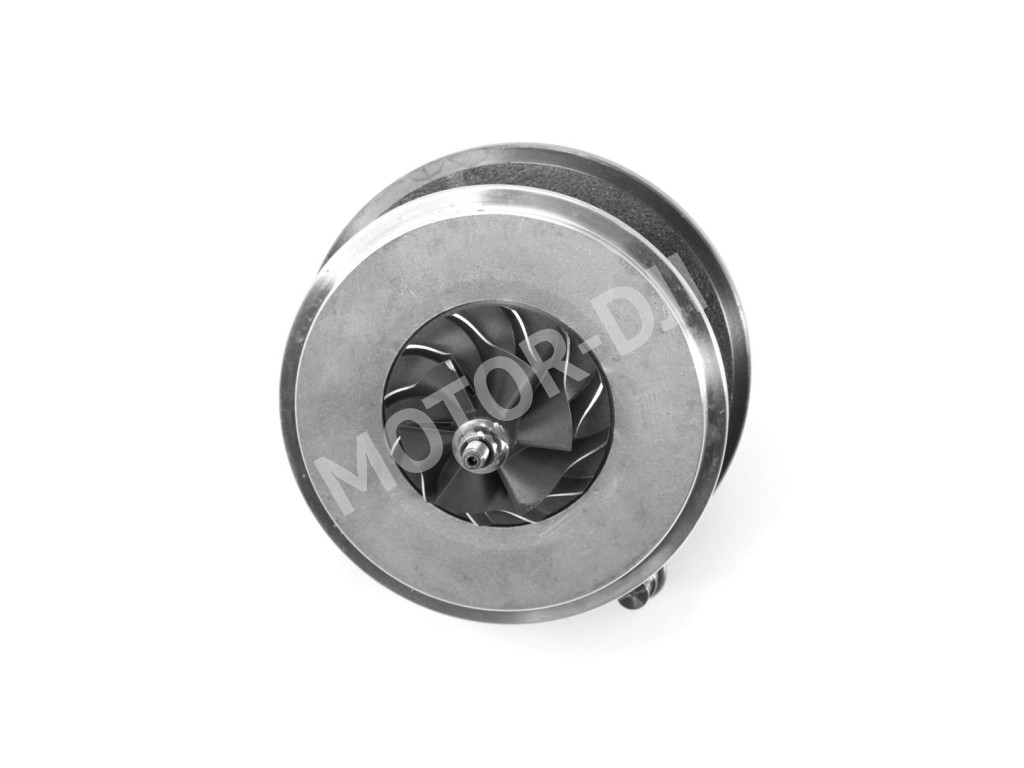

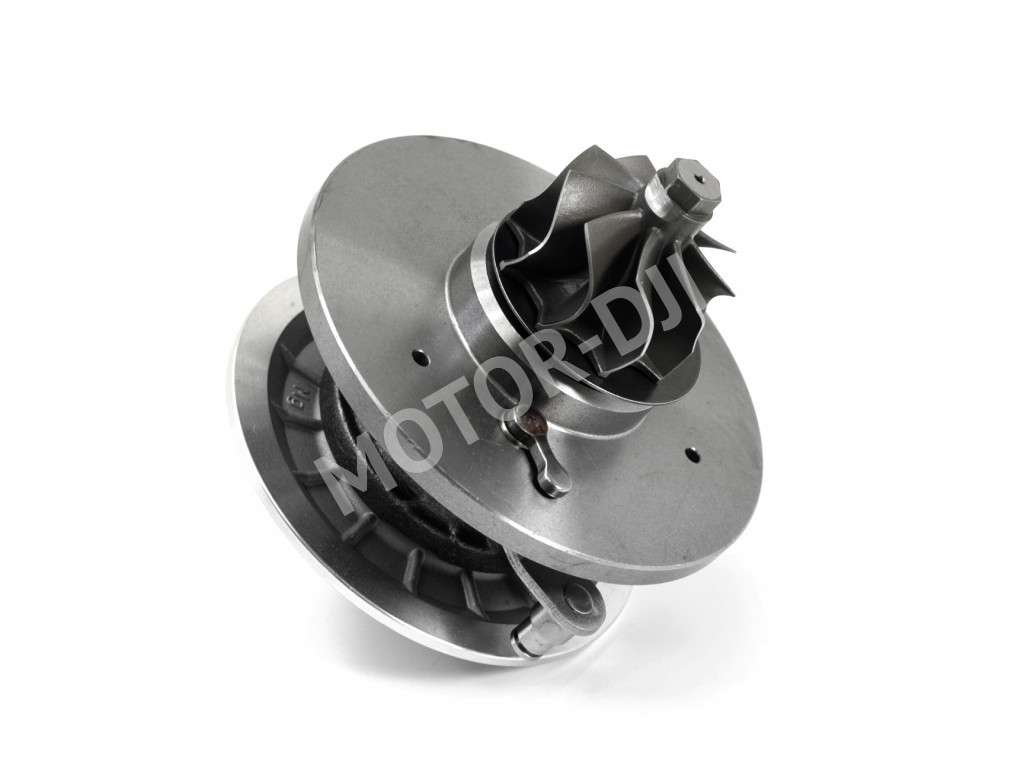

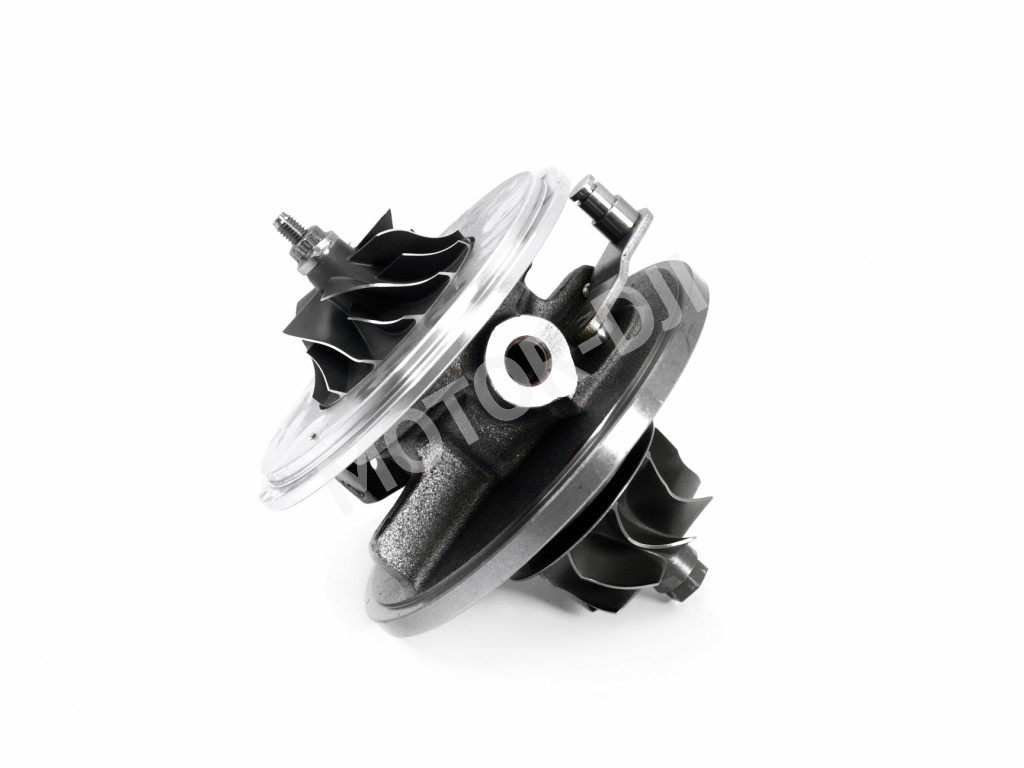

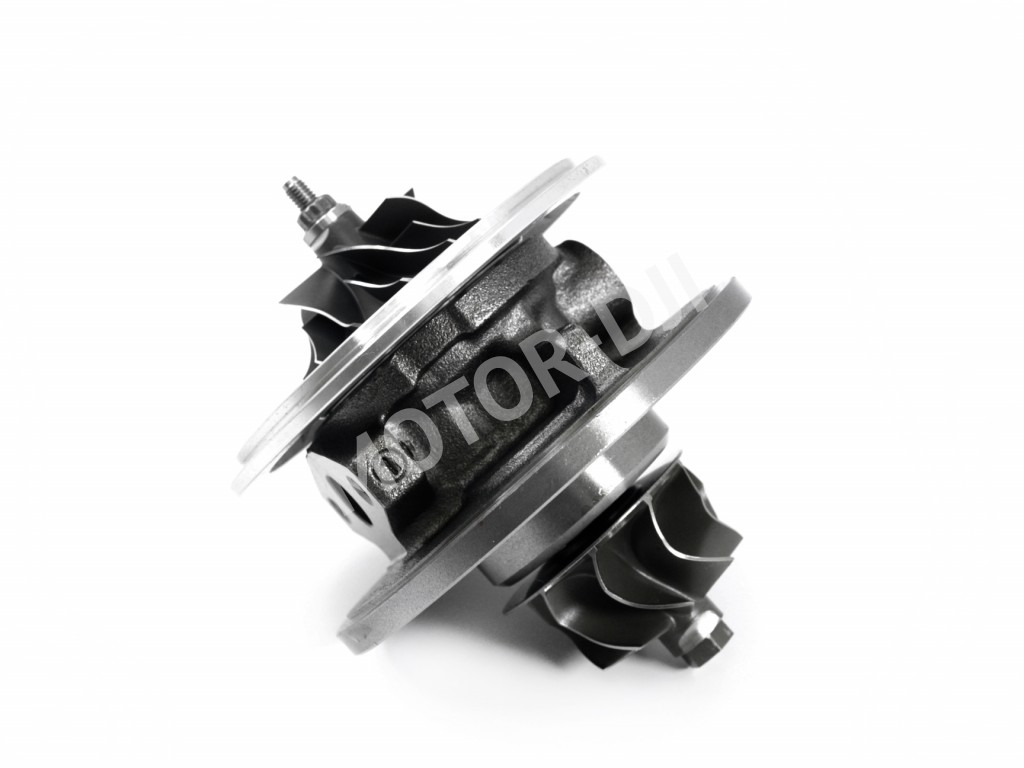

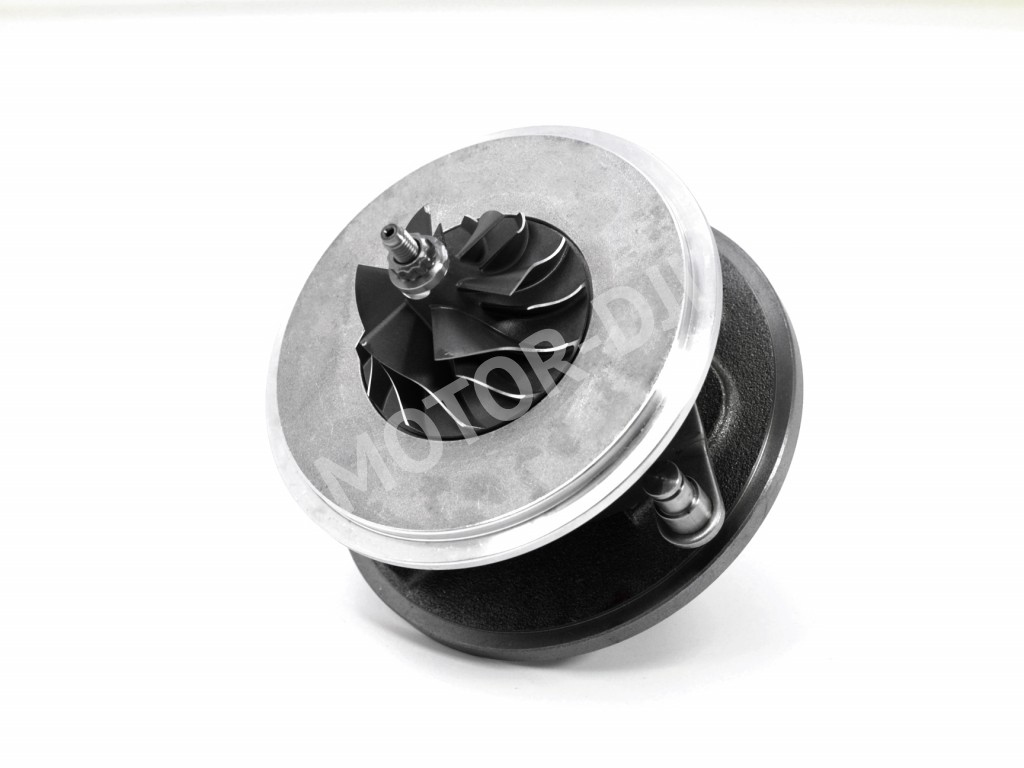

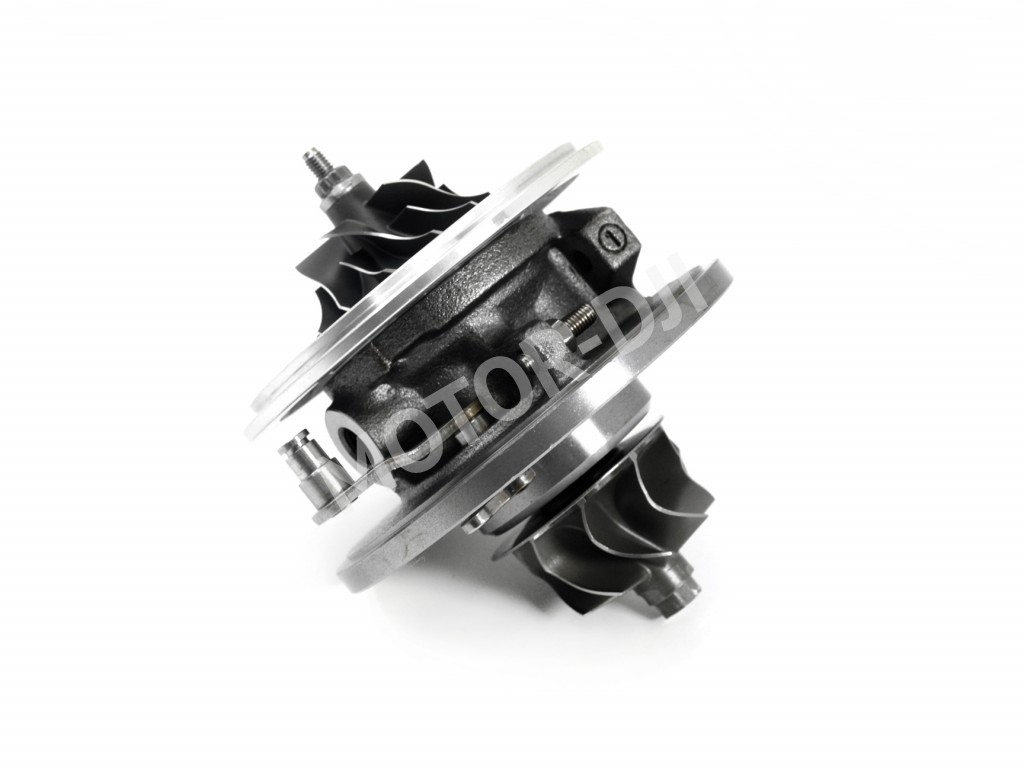

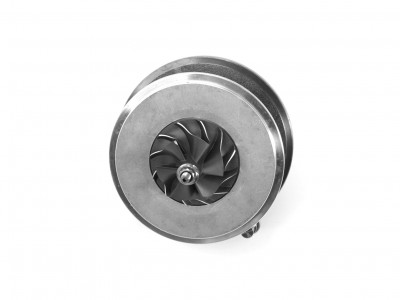

Картридж турбины Krauf MCT0421TC для BMW 3 (E46) 320 d (2001-2005)

Что это такое

Картридж турбины — это сердцевина турбокомпрессора, которая включает в себя центральный вращающийся узел: вал, крыльчатку компрессора и турбины, а также подшипниковый узел. Это ключевой ремонтный комплект, позволяющий восстановить работоспособность турбины без замены всего агрегата в сборе. Устанавливая новый картридж в исправный корпус (улитку), вы возвращаете турбокомпрессору способность эффективно нагнетать воздух в двигатель, обеспечивая штатную мощность и экономичность.

Симптомы проблем

• 🔹 Падение мощности и «турбояма»: Автомобиль стал вяло разгоняться, особенно на низких оборотах, пропала характерная «подхватывающая» динамика после 1800-2000 об/мин.
• 🔹 Повышенный расход масла и дымность: Из выхлопной трубы появляется сизый или синий дым, особенно при разгоне или после работы на высоких оборотах. Масло уходит на угар.
• 🔹 Шум и свист турбины: При работе двигателя слышен посторонний высокочастотный свист, вой или скрежет, исходящий из области установки турбокомпрессора.
• 🔹 Снижение давления наддува: Электроника фиксирует ошибки, связанные с недостаточным давлением наддува (например, P0299). Датчики показывают, что реальное давление не достигает заданных значений.

Подходит для автомобилей

Данный картридж Krauf с индексом MCT0421TC предназначен для восстановления турбокомпрессоров, устанавливаемых на следующие модели:

• BMW 3 (E46) 320 d (150 л.с.) с двигателем M47D20 (2001-2005 годы выпуска).

Признаки замены

Замена картриджа турбины необходима при диагностированном износе или повреждении именно центрального вращающегося узла, при этом корпуса (улитки) и привод актуатора должны быть в исправном состоянии. Критерии для замены:

1. Выявленный люфт вала турбины при диагностике (радиальный или осевой сверх допустимого).
2. Задиры на поверхностях вала или подшипников, видимые при разборке.
3. Повреждение или деформация лопаток крыльчатки компрессора или турбинного колеса.
4. Масляный течь из центрального узла при отсутствии повреждений корпусов и магистралей.

Преимущества

• ✔ Экономия до 60%: Покупка картриджа обходится значительно дешевле, чем приобретение целого нового или контрактного турбокомпрессора в сборе.
• ✔ Сохранение оригинальной геометрии: Поскольку используются ваши родные корпуса, сохраняется идеальное сопряжение с впускным и выпускным трактами, что исключает проблемы с установкой.
• ✔ Качество Krauf: Картриджи Krauf производятся с использованием сбалансированных узлов и качественных подшипниковых материалов, что обеспечивает надежность и долгий срок службы восстановленного агрегата.
• ✔ Экологичность: Восстановление турбины путем замены картриджа — более рациональный подход, который уменьшает количество отходов, в отличие от утилизации целого узла.

FAQ: частые вопросы

Q: Можно ли установить этот картридж самостоятельно, в гаражных условиях? A: Установка картриджа — это высокоточная операция, требующая специального инструмента, чистого помещения и опыта. Неправильная разборка, сборка или балансировка приведут к мгновенному разрушению нового картриджа. Настоятельно рекомендуем доверить эту работу специалистам на СТО, имеющим оборудование для чистки, проверки корпусов и балансировки турбонагнетателя.

Q: Обязательно ли делать балансировку собранного турбокомпрессора после замены картриджа? A: Да, это обязательная процедура. Даже если картридж отбалансирован на заводе, после его посадки в ваш корпус общая балансировка всего узла (картридж + корпус турбины) может измениться. Балансировка на специальном станке минимизирует вибрации и гарантирует долгий ресурс.

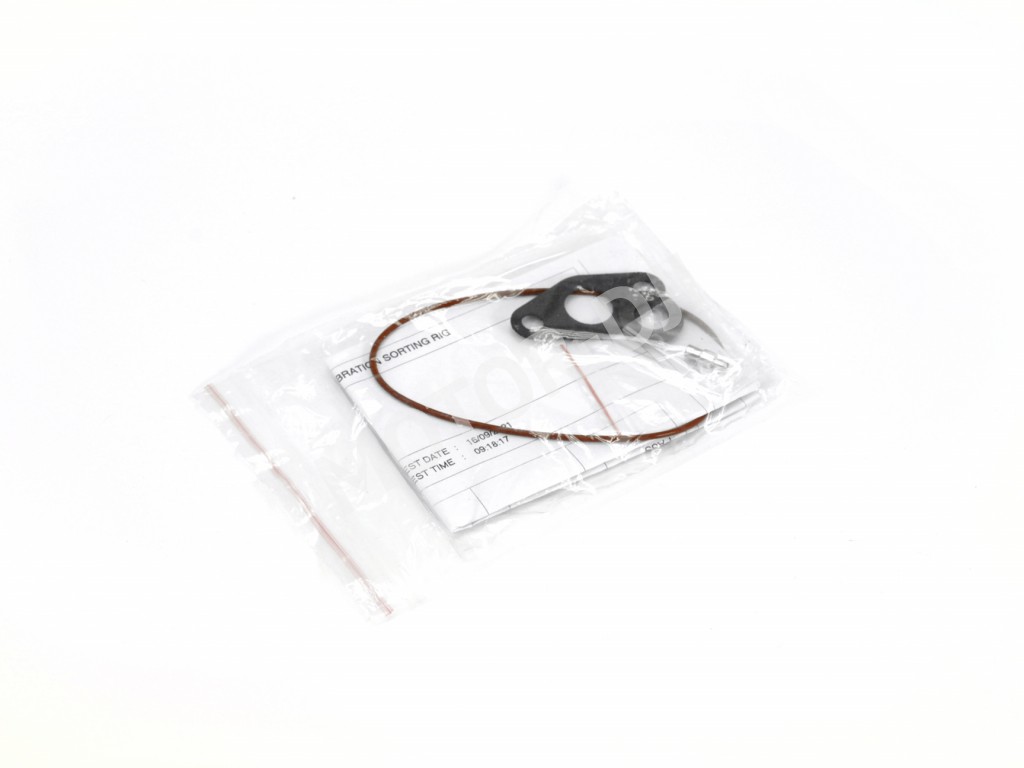

Q: Что еще нужно заменить вместе с картриджем? A: При проведении капитального ремонта турбины настоятельно рекомендуется заменить все уплотнительные кольца, прокладки (фланцевые), а также проверить и при необходимости заменить маслоподающие и сливные магистрали. Обязательна промывка системы смазки турбины и замена моторного масла и фильтра.

Q: Почему после установки нового картриджа важно соблюдать процедуру обкатки? A: Новые подшипники скольжения и уплотнения картриджа нуждаются в приработке. Рекомендуется первые 500-1000 км избегать высоких нагрузок, резких стартов и работы на высоких оборотах (более 3000 об/мин). Это позволяет сформировать стабильную масляную пленку и обеспечить долговечность ремонта.

Q: Гарантирует ли замена картриджа решение проблемы повышенного расхода масла? A: Да, если причина расхода масла заключалась именно в износе сальников и подшипникового узла картриджа. Однако важно убедиться, что масло не уходит через другие узлы двигателя (например, маслосъемные кольца поршней или клапанные сальники).

Советы по эксплуатации

• 📌 Используйте качественное моторное масло: Для дизельных двигателей с турбиной критически важно использовать масла, соответствующие допускам производителя (например, BMW Longlife-04), с низкой сульфатной зольностью и предназначенные specifically для моторов с турбонаддувом.
• 📌 Следите за состоянием воздушного фильтра: Попадание абразивной пыли через поврежденный или некачественный фильтр приводит к быстрому износу лопаток компрессорного колела и падению эффективности турбины. Меняйте воздушный фильтр строго по регламенту.
• 📌 Дайте турбине остыть после поездки: После длительной или динамичной езды не глушите двигатель сразу. Дайте ему поработать на холостых оборотах 1-2 минуты, чтобы турбина остыла за счет циркуляции масла, иначе масло в подшипниковом узле может закоксоваться от высокой температуры.
• 📌 Регулярная диагностика: При первых признаках нестабильной работы двигателя, потере мощности или появлении дыма рекомендуется провести компьютерную диагностику и проверить давление наддува, чтобы выявить проблему на ранней стадии.

  ---
