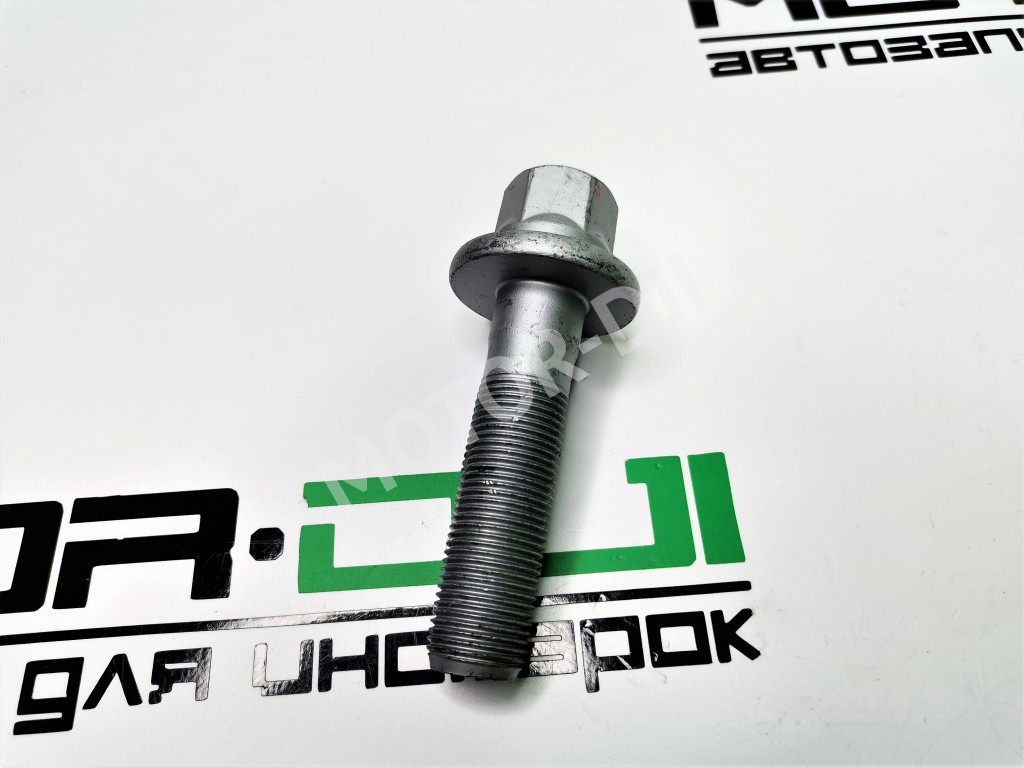

Болт коленвала (шкива) 4D56/4D56T/D4BA/D4BF/D4BH Galloper/Porter/Starex/Terracan/H100/H200/H-1 Mitsubishi Pajero/Montero/L200/L300/Delica. М18

Болт коленвала (шкива) М18 для двигателей 4D56/4D56T/D4BA/D4BF/D4BH

Что это такое

Болт коленвала — это высокопрочный крепежный элемент, предназначенный для фиксации шкива коленчатого вала или демпфера крутильных колебаний. Он обеспечивает надежное соединение, передающее крутящий момент от коленвала на привод вспомогательных агрегатов (генератор, ГУР, кондиционер) через ремень. От его целостности и правильной затяжки напрямую зависит стабильность работы двигателя и систем автомобиля.

Симптомы проблем

• 🔹 Люфт или стук из передней части двигателя: При износе или ослаблении болта шкив коленвала начинает биться, что сопровождается характерным металлическим стуком, особенно на холостых оборотах или при их изменении.
• 🔹 Смещение меток ГРМ: Ослабление крепления может привести к проворачиванию шкива относительно вала, что вызывает сбой фаз газораспределения. Это проявляется в потере мощности, троении двигателя, повышенном расходе топлива и затрудненном запуске.
• 🔹 Повреждение приводного ремня: Биение шкива из-за неплотной фиксации приводит к ускоренному и неравномерному износу ремня генератора (и кондиционера/ГУР), его свисту, треску и возможному обрыву.
• 🔹 Масляные подтеки в области шкива: В некоторых конструкциях болт может быть частью узла уплотнения. Его неправильная установка или повреждение может косвенно привести к течи сальника коленвала.

Подходит для автомобилей

Данный болт М18 предназначен для двигателей Mitsubishi серий 4D56, 4D56T, D4BA, D4BF, D4BH, которые широко использовались на автомобилях:

• HYUNDAI: Galloper (I, II), Starex (H-1), Terracan, Porter (H100), H200.
• MITSUBISHI: Pajero (Montero), L200, L300, Delica.
• KIA: Bongo, Pregio, некоторые модели на платформе H-100.

Признаки замены

Болт коленвала подлежит обязательной замене в следующих случаях:

1. При каждом снятии для проведения ремонтных работ (замена сальника, ремня ГРМ, помпы). Это болт одноразового использования, так как он подвергается пластической деформации при затяжке (болт натяжения).
2. При обнаружении признаков его ослабления (люфт шкива).
3. При видимых механических повреждениях: срыв резьбы, деформация головки или стержня, следы коррозии, ослабляющие металл.
4. При покупке автомобиля с неизвестной историей обслуживания, если есть сомнения в целостности данного крепежа.

Преимущества

• ✔ Оригинальное качество и соответствие: Болт производства Hyundai-KIA гарантированно соответствует всем заводским спецификациям по прочности (класс 10.9 или выше), размеру (М18) и длине, что обеспечивает правильный момент затяжки и надежность соединения.
• ✔ Надежная фиксация шкива: Точное изготовление резьбы и геометрии болта исключает самопроизвольное откручивание и биение шкива коленвала, защищая двигатель от серьезных поломок.
• ✔ Предотвращение критических поломок: Использование нового качественного болта — простая, но crucial мера, которая предотвращает риск проворота шкива, обрыва ремней и выхода из строя сальника, что может привести к дорогостоящему ремонту.

FAQ: частые вопросы

Q: Почему этот болт считается одноразовым и его нужно менять даже если он выглядит целым? A: Это болт натяжения (или болт предельного момента). При правильной установке он затягивается с определенным моментом, а затем доворачивается на заданный угол (например, 60-90°). В процессе такой затяжки болт подвергается контролируемой пластической деформации (растяжению), что обеспечивает максимально надежную и равномерную силу зажатия. После снятия его механические свойства меняются, и повторное использование не гарантирует необходимой силы затяжки, что может привести к его откручиванию или поломке.

Q: Можно ли использовать обычный болт аналогичного размера вместо этого специального? A: Категорически не рекомендуется. Шкив коленвала испытывает огромные переменные нагрузки и вибрации. Болт коленвала изготовлен из высоколегированной стали специальной термообработки (класс прочности 10.9 или 12.9), тогда как обычный болт М18, даже высокопрочный, не рассчитан на такие специфические нагрузки. Его использование — прямой риск для безопасности и целостности двигателя.

Q: Что будет, если недотянуть или перетянуть этот болт? A: Недотяжка приведет к быстрому ослаблению соединения, люфту шкива, ускоренному износу шпоночного паза (или его разрушению), обрыву ремней. Перетяжка может вызвать срыв резьбы в коленвале или поломку самого болта, что является очень серьезной поломкой, требующей сложного ремонта, возможно, с заменой коленчатого вала.

Q: Нужно ли использовать герметик или фиксатор резьбы при установке? A: Как правило, установка данного болта производится на чистую и сухую резьбу. Использование фиксатора резьбы не предусмотрено производителем, так как необходимый момент затяжки и угол доворота рассчитаны на коэффициент трения «металл по металлу». Нанесение герметика может изменить этот коэффициент и привести к неправильному натяжению. Исключение — если это прямо указано в руководстве по ремонту для конкретной модели (иногда рекомендуется легкая смазка маслом). Главное — следовать заводскому мануалу.

Советы по эксплуатации

• 📌 Соблюдайте регламент затяжки: При установке нового болта обязательно используйте динамометрический ключ и следуйте точной процедуре из руководства по ремонту: сначала предварительный момент (например, 50-80 Нм), а затем доворот на указанный угол (часто 60° или 90°). Это гарантирует правильное натяжение.
• 📌 Контролируйте состояние смежных узлов: При замене болта всегда проверяйте состояние шкива/демпфера, шпонки и посадочной поверхности на коленвале. Даже новый болт не устранит проблему, если изношена шпонка или имеет люфт шкив.
• 📌 Используйте правильный инструмент: Для удержания шкива от проворачивания при откручивании/затяжке применяйте специальный фиксатор, а не подручные средства (монтировку), чтобы не повредить зубья на шкиве или сам шкив.
• 📌 Проверяйте после пробега: После замены болта и пробега первых 500-1000 км рекомендуется проверить момент затяжки (если это допускает конструкция болта) и визуально убедиться в отсутствии люфта шкива.
