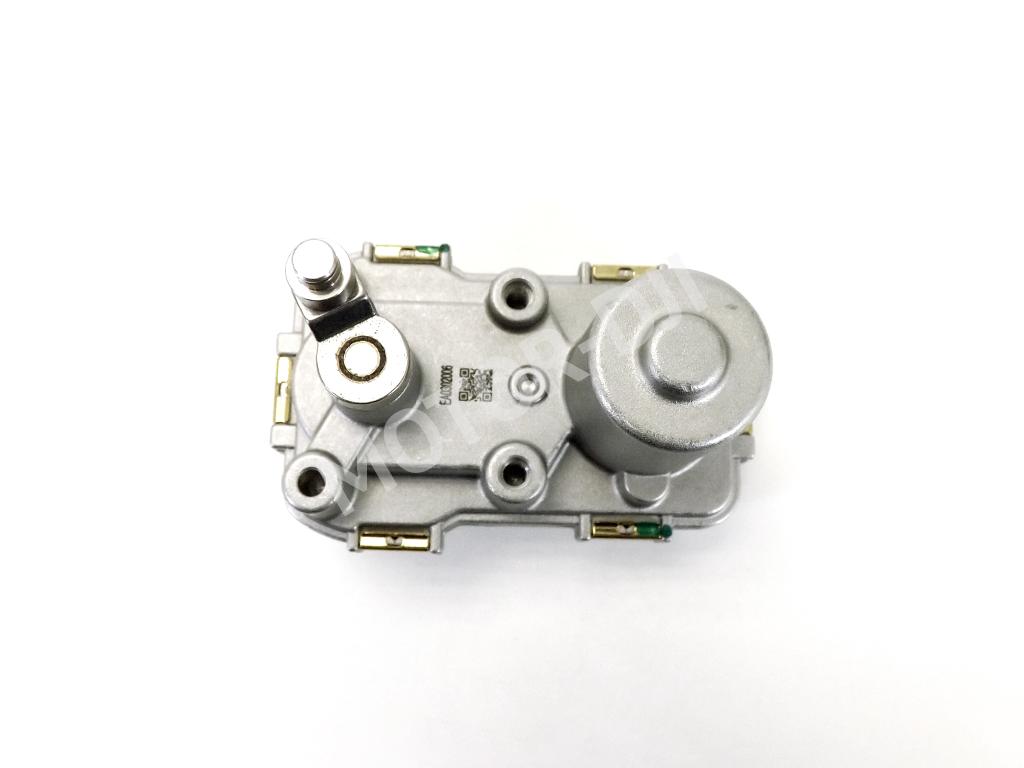

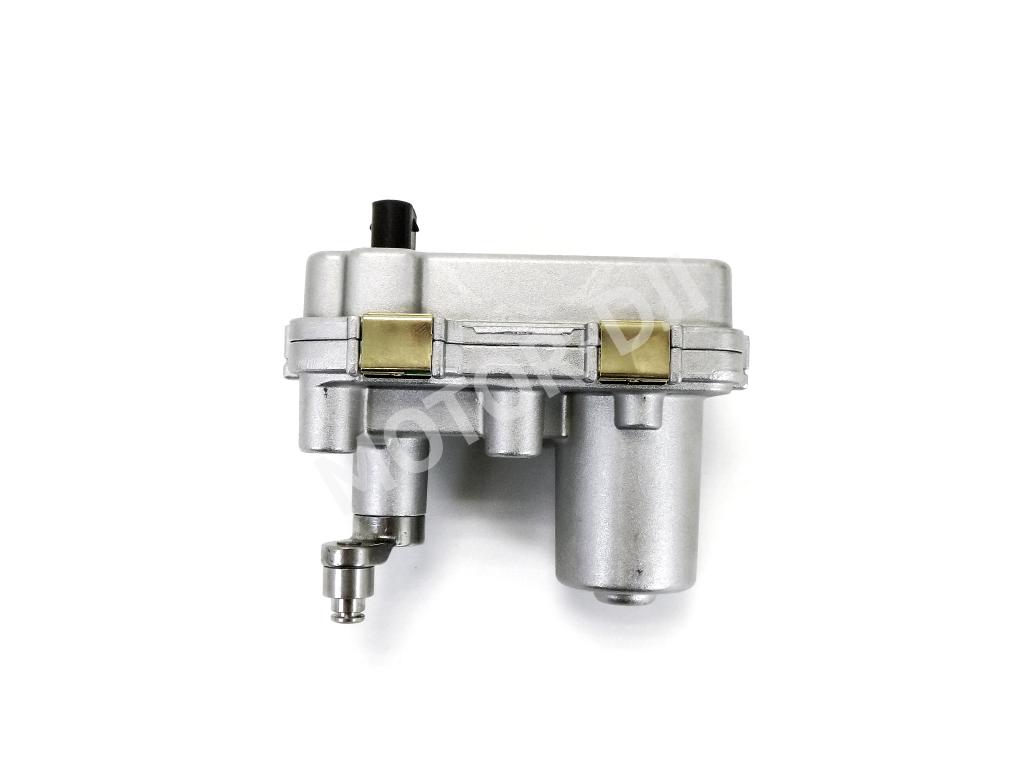

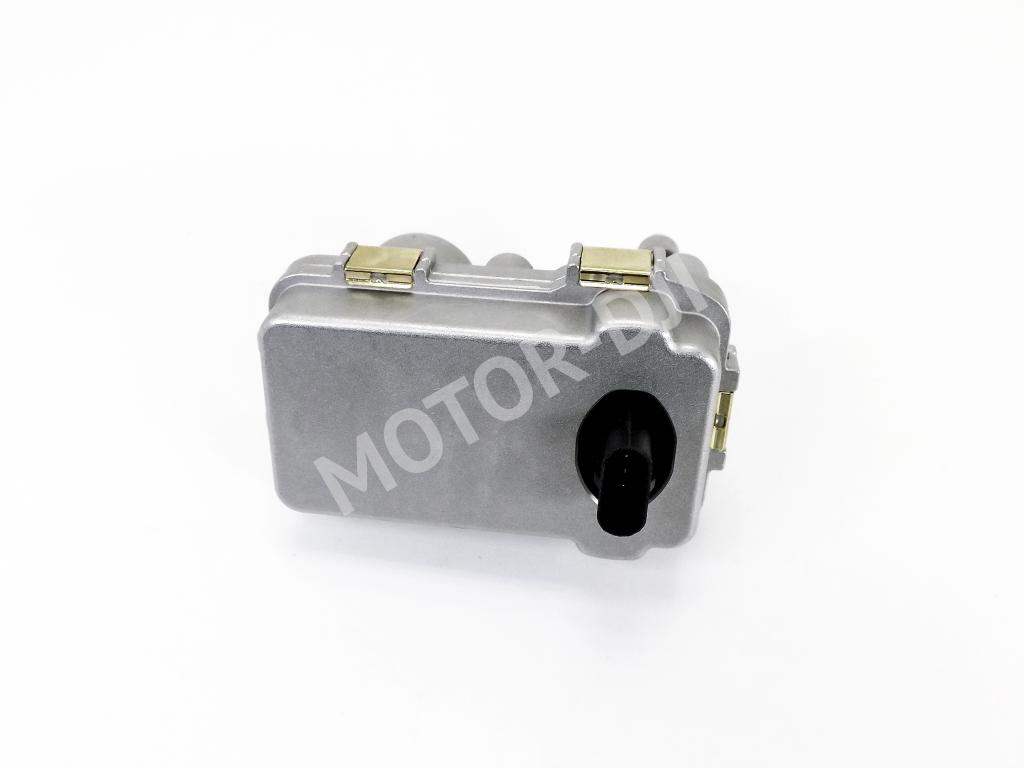

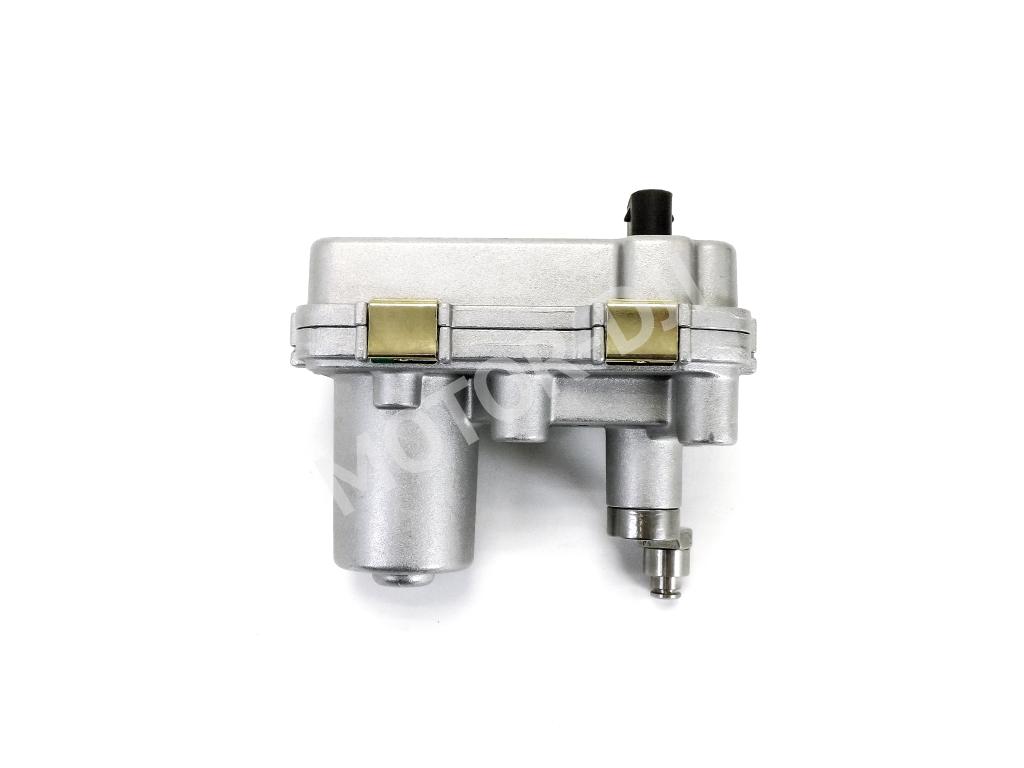

Актуатор турбины BMW N47 1/2/3/4/5‑Series, X1

Что это такое

Актуатор турбины (actuator wastegate) — это электромеханический исполнительный механизм, который регулирует давление наддува в дизельных двигателях BMW серии N47. Он управляет положением перепускного клапана (wastegate) турбокомпрессора, открывая или закрывая его по команде блока управления двигателем (DDE). Таким образом, актуатор обеспечивает точное поддержание заданного давления наддува, предотвращая избыточное давление и повреждение турбины. Этот компонент особенно важен для двигателей N47D20, N47S и их модификаций, установленных на моделях 1,2,3,4,5 Series и X1. При неисправности актуатора нарушается работа всей системы наддува, что ведет к потере мощности и повышенному расходу топлива.

Симптомы проблем

• 🔹 Потеря динамики и мощности: Автомобиль перестает уверенно разгоняться, особенно на средних и высоких оборотах. Чувствуется «провал» при нажатии педали газа.
• 🔹 Черный дым из выхлопной трубы: Из-за неправильного регулирования наддува топливная смесь становится переобогащенной, что сопровождается густым черным дымом при ускорении.
• 🔹 Ошибки в блоке управления двигателем (DDE): Чаще всего появляются коды P0047, P0048, P0234 (давление наддува выше нормы), P0299 (давление ниже нормы). При диагностике сканером будет указана неисправность цепи актуатора или его механическая проблема.
• 🔹 Свист или шипение в районе турбины: Неисправный актуатор может не полностью закрывать перепускной клапан, из-за чего газы прорываются с характерным звуком. Иногда слышен дребезг — это значит, что механизм заедает или имеет увеличенный люфт.
• 🔹 Аварийный режим (limp mode): При обнаружении критической неисправности актуатора блок управления переводит двигатель в режим пониженной мощности (обычно до 2000-2500 об/мин) для защиты турбины и двигателя.

Подходит для автомобилей

Актуатор турбины LXParts (OEM LXEA0302-006) разработан для дизельных двигателей BMW серии N47 (N47D20, N47S, N47T, N47C) и устанавливается на следующие модели:

• BMW 1 Series: E81, E82, E87, E88 (116d, 118d, 120d)
• BMW 2 Series: F22, F23, F45 (218d, 220d)
• BMW 3 Series: E90, E91, E92, E93 (316d, 318d, 320d), F30, F31 (318d, 320d)
• BMW 4 Series: F32, F33, F36 (418d, 420d, 425d)
• BMW 5 Series: E60, E61 (520d, 525d), F10, F11 (520d, 525d, 530d)
• BMW X1: E84 (sDrive18d, xDrive20d, xDrive23d)

Обратите внимание: конструкция и крепление актуатора идентичны для большинства модификаций N47, однако перед установкой рекомендуется сверить тип турбины (Garrett или Mitsubishi) и разъем подключения.

Признаки замены

• 🔹 Механический износ: Если при визуальном осмотре обнаружен люфт штока, заедание при ручном перемещении или коррозия на контактной группе. Иногда внутренняя пружина ломается, что делает актуатор неспособным удерживать клапан закрытым.
• 🔹 Неисправность электронной платы: Внутренние компоненты (H-мост, датчик Холла) могут выгореть из-за скачков напряжения или износа. Это диагностируется по отсутствию реакции на команды сканера или по обрыву цепи.
• 🔹 Отсутствие реакции на калибровку: Если после установки нового (или снятого с другого авто) актуатора не получается выполнить адаптацию через диагностическое оборудование (ISTA, INPA, Carly) — он неисправен.
• 🔹 Постоянные ошибки по наддуву: Если коды неисправности (P0047, P0048) не сбрасываются или появляются снова после стирания, и при этом все прочие компоненты системы наддува (патрубки, интеркулер, клапан EGR) исправны.
• 🔹 Физическое повреждение: Трещины корпуса, сколы пластика, деформация кронштейна или обломанные контакты — однозначный сигнал к замене.

Преимущества

• ✔ Высокое качество в альтернативном бюджете: LXParts использует качественные компоненты (усиленная пружина, защита электронной платы от вибраций), что приближает ресурс к оригиналу BMW, но при цене на 30–40% ниже. Установка полностью идентична, это прямое plug-and-play решение.
• ✔ Проверенная совместимость: Актуатор LXEA0302-006 проходит стендовую проверку на соответствие заводским параметрам момента срабатывания и хода штока. Он калибруется точно так же, как оригинальный, через стандартное ПО. Это исключает необходимость доработок или использования переходников.
• ✔ Гарантия и поддержка: LXParts предоставляет расширенную гарантию (обычно 12–24 месяца) на свои продукты. В случае брака или некорректной работы производится замена без лишней бюрократии.

FAQ: частые вопросы

Q: Можно ли отремонтировать старый актуатор, а не покупать новый? A: Теоретически возможна замена платы управления или чистка контактов, но это ненадежно. Платы редко ремонтируются из-за заливки компаундом, а механическая часть со временем изнашивается. Наша практика показывает, что большинство отремонтированных актуаторов выходят из строя через 2-4 месяца. Рекомендуем устанавливать новый LXParts для спокойствия на долгий срок.

Q: Подойдет ли этот актуатор на двигатель N57? A: Нет, актуаторы для N47 и N57 имеют разные геометрию кронштейна, ход штока и электрические характеристики. Для двигателей N57 (3.0 d) нужно искать модель с другой OEM-маркировкой, например, 11657796571 или аналоги. Обязательно проверяйте совместимость по вин-коду или старому номеру.

Q: Какой пробег считается критическим для замены актуатора? A: Статистика показывает, что заводские актуаторы BMW N47 часто начинают давать сбои после 140 000–180 000 км пробега. Симптомы могут проявиться и раньше, если автомобиль эксплуатировался в агрессивном режиме (частые полные нажатия, тюнинг чипом) или в условиях высокой влажности. Рекомендуем проверять актуатор при каждом посещении СТО на предмет люфта и ошибок.

Q: Обязательно ли выполнять калибровку после установки? A: Да, без калибровки (адаптации) блок управления не будет знать крайние положения клапана и может неправильно регулировать наддув. Калиб
