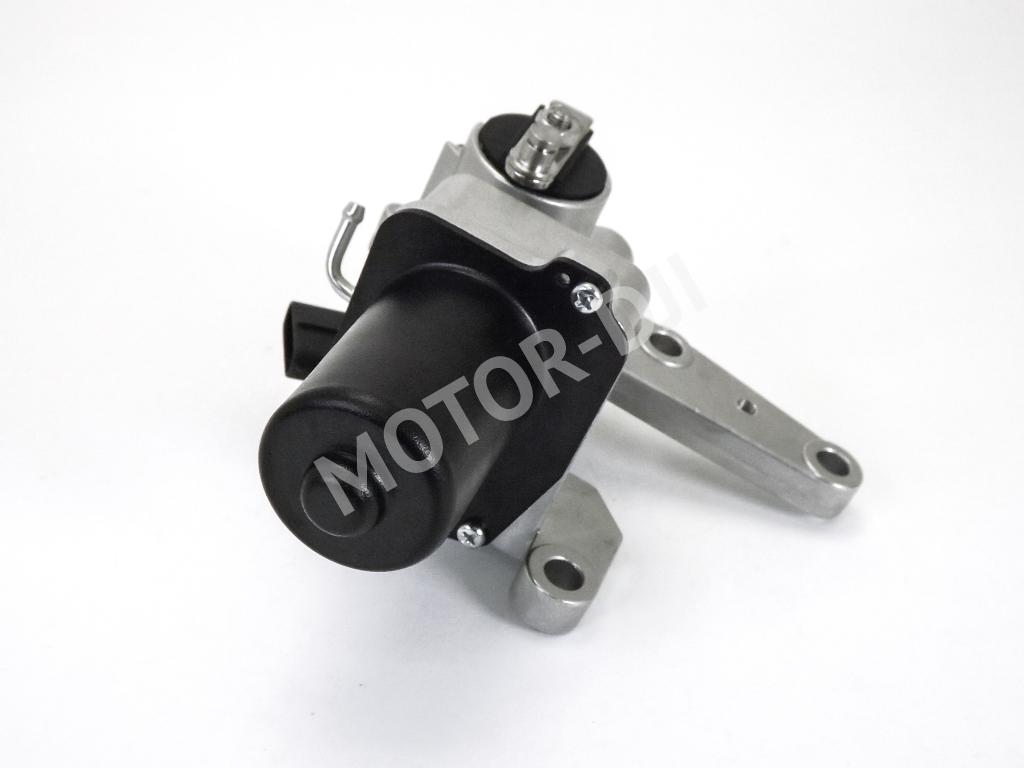

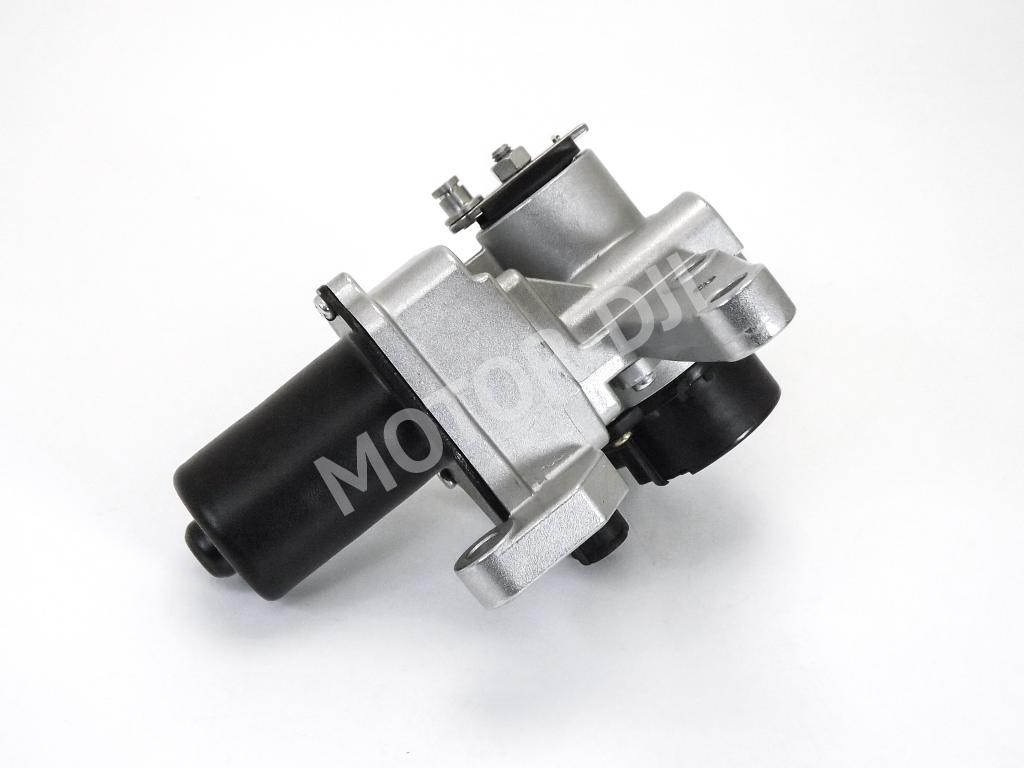

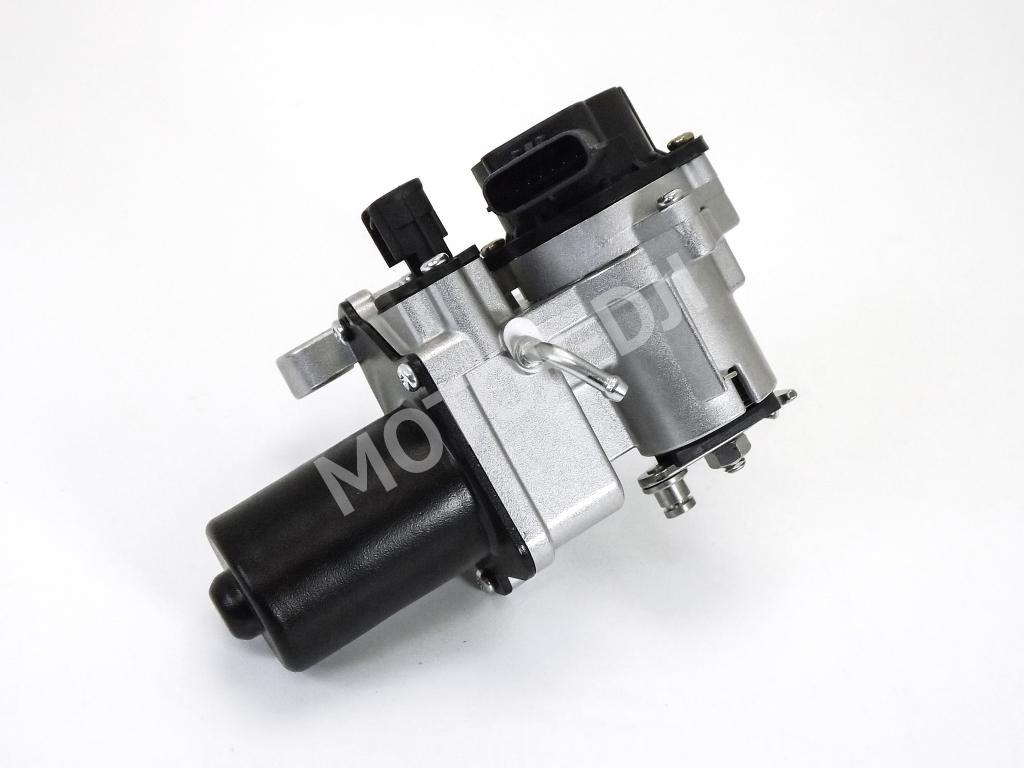

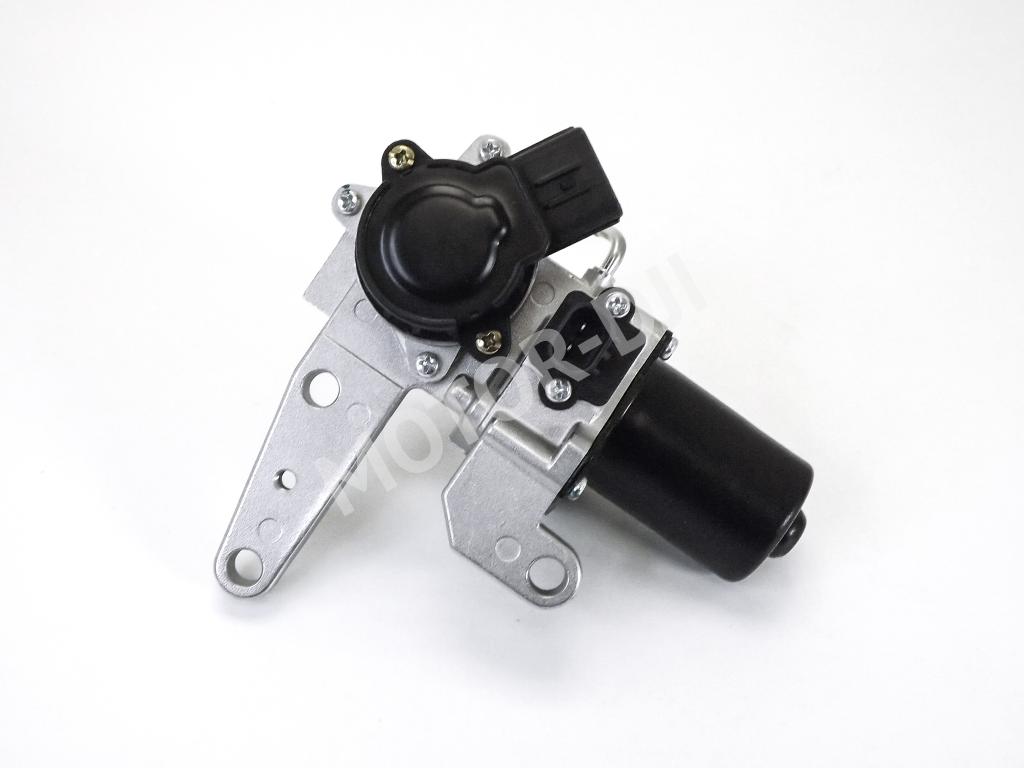

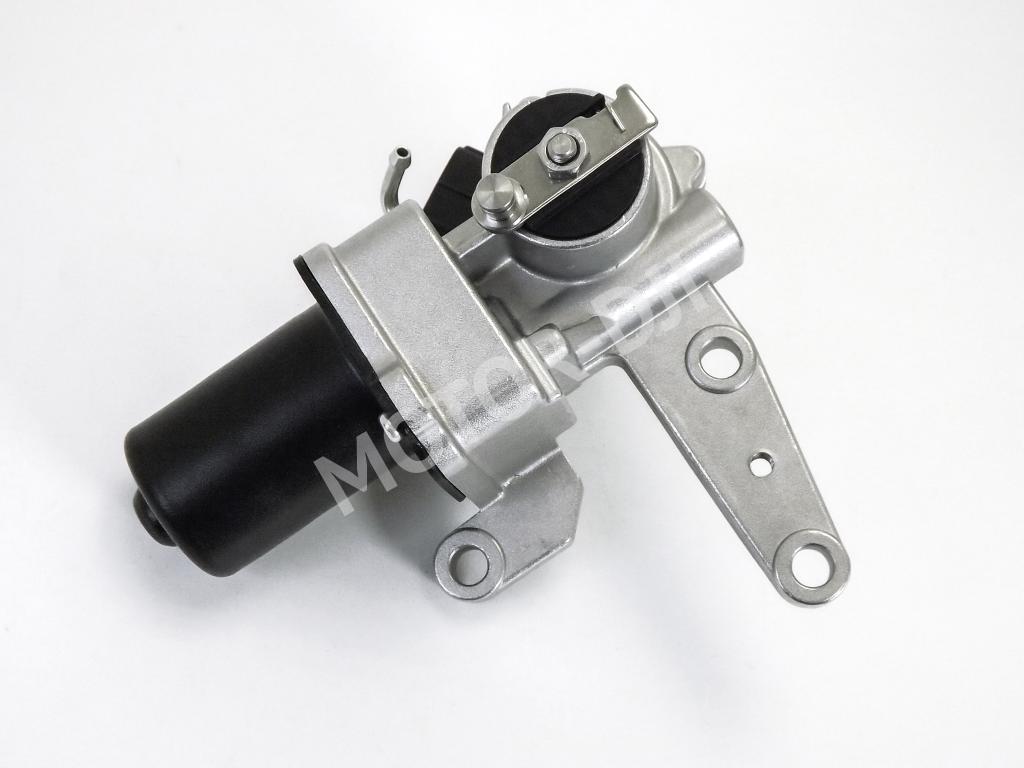

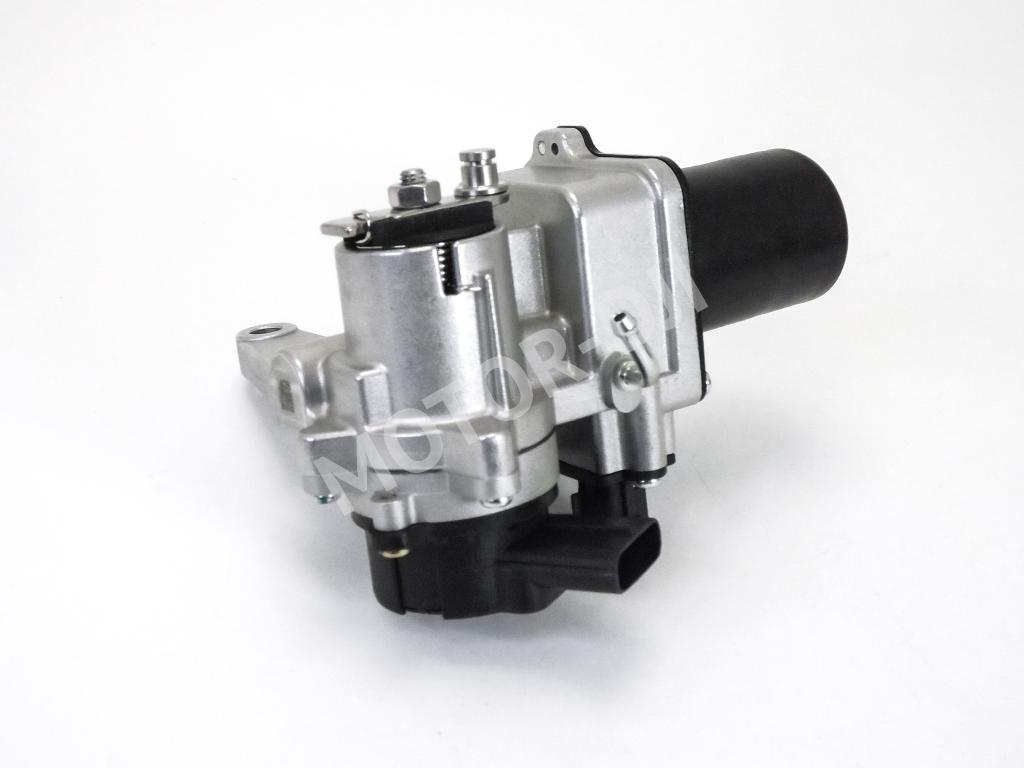

Актуатор турбины 1VD-FTV Toyota LandCruiser 200

Что это такое

Актуатор турбины (actuator turbo) – это исполнительный механизм системы наддува, который управляет положением перепускной заслонки (wastegate) на турбокомпрессоре. На дизельном двигателе 1VD-FTV Toyota Land Cruiser 200 он регулирует давление наддува, открывая или закрывая байпасный клапан, чтобы избежать превышения допустимого давления и защитить двигатель от детонации. Деталь напрямую влияет на динамику разгона, расход топлива и ресурс турбины. Замена требуется при выходе из строя сервопривода или нарушении герметичности пневмокамеры.

Симптомы проблем

• 🔹 Потеря динамики и «провалы» при ускорении: Автомобиль тупит на низких и средних оборотах, «педаль в пол» не даёт ожидаемого разгона из-за некорректного управления наддувом.
• 🔹 Плавающие обороты холостого хода и ошибка P0045/P0069: Блок управления фиксирует несоответствие давления наддува заданному – на приборной панели загорается Check Engine, двигатель работает неравномерно.
• 🔹 Характерный свист или шипение при работе турбины: Утечка воздуха в области привода заслонки или заклинивание механизма вызывают посторонние звуки, особенно заметные на высоких оборотах.
• 🔹 Завышенное или заниженное давление наддува: При диагностике сканер показывает аномальные значения – актуатор либо не открывает клапан (давление растёт), либо не закрывает его (давление падает).
• 🔹 Повышенный расход топлива и чёрный дым из выхлопа: Из-за неверного состава топливовоздушной смеси (бедная/богатая) мотор теряет эффективность, сгорание ухудшается, появляется нагар.

Подходит для автомобилей

• 🚙 Toyota Land Cruiser 200 (J200) с дизельным двигателем 1VD-FTV (V8, 4.5 л, Twin-Turbo с последовательным наддувом)
• 🚙 Lexus LX 570 (не рекомендуется – у бензинового 3UR-FE иная система управления наддувом)
• ✅ Аналоги оригинальных номеров: 17201-51020 (Toyota), LXEA0203-001 (LXParts), GTA0502-001 (Garrett – OEM-производитель)

Признаки замены

• ⚠️ Механическое повреждение корпуса или штока: Коррозия, вмятины, трещины – актуатор теряет герметичность и точность хода.
• ⚠️ Заклинивание привода: Ручная проверка (пальцем или инструментом) показывает, что тяга не возвращается в исходное положение.
• ⚠️ Неисправность пневмокамеры (мембраны): При подаче вакуума/наддува (проверка насосом) мембрана не перемещает шток – требуется замена.
• ⚠️ Нарушение электрических контактов (для моделей с электронным управлением – на 1VD-FTV используется пневматический, но возможна версия с датчиком положения): обрыв цепи, замыкание – ошибки по цепи управления.

Преимущества

• ✔ Точное соответствие оригиналу: Параметры (диаметр мембраны, ход штока, диапазон настройки) идентичны заводскому узлу Garrett, что обеспечивает штатное давление наддува без перекоса AFR.
• ✔ Усиленная конструкция: Корпус выполнен из термостойкого цинкового сплава с дополнительным антикоррозийным покрытием – выдерживает высокие температуры выхлопных газов (до 650 °C).
• ✔ Простая установка без адаптации: Прямая замена оригинального актуатора – все крепёжные отверстия и резьба M10×1.25 совпадают, шланги вакуумной системы подходят без переходников.
• ✔ Экономия бюджета: Цена 7 000 руб. при сопоставимом ресурсе (60-80 тыс. км) заметно ниже аналогов от Toyota (оригинал стоит от 12 000 руб.) и большинства брендов вторичного рынка.

FAQ: частые вопросы

Q: Этот актуатор подходит для двигателя 1VD-FTV на Toyota Tundra? A: Нет, на Tundra устанавливается дизель 1VD-FTV только для некоторых рынков, но геометрия моторного отсека и расположение турбокомпрессора отличается – у Land Cruiser 200 другой каркас радиатора и коллектор. Рекомендуется использовать узел с OEM-номером LXEA0203-001 именно для LC200.

Q: Как проверить актуатор перед установкой? A: Снимите защитный кожух турбины. Подключите вакуумный насос к штуцеру актуатора (обычно 8 мм). При разрежении 0,6–0,8 бар шток должен начать движение, полное закрытие клапана – при 0,9 бар. Отсутствие хода или утечка воздуха (свист) говорят о неисправности. Также проверьте, что мембрана не порвана – откачав воздух, перекройте шланг; если давление падает – деталь негерметична.

Q: Можно ли отремонтировать старый актуатор, заменив только мембрану? A: Технически – да, но на агрегатах после 60 000 км изнашивается не только мембрана (резина теряет эластичность), но и направляющая штока, пружина и корпусные сопряжения. В итоге возникает люфт, который не удалить сменой мембраны. На практике проще и надёжнее установить новый узел LXParts – это исключит повторные трудозатраты через 3-6 месяцев.

Q: С какими турбинами работает этот актуатор? A: Он устанавливается на первичную (меньшую) турбину последовательного Twin-Turbo системы 1VD-FTV (Garrett GTB1749V). Вторичная (крупная) турбина использует другой актуатор с иным диапазоном давления. Путать их нельзя – при ошибочной установке давление наддува не будет регулироваться корректно.

Q: Нужна ли настройка после замены? A: В большинстве случаев нет – актуатор LXParts поставляется с заводской калибровкой. Но если после замены загорается Check Engine или давление наддува выходит за пределы (проверьте по ScanTool), скорректируйте длину тяги актуатора: ослабьте контргайку, поворотом резьбового наконечника добейтесь, чтобы клапан полностью открывался при 0,85–0,9 бар вакуума. После этого обязательно обучите адаптации турбины через диагностический прибор (адаптация заслонки).

Советы по эксплуатации

• 📌 Регулярно проверяйте состояние вакуумных шлангов: Даже незначительная трещина на подводящем шланге к актуатору (диаметр 4–6 мм) приводит к падению разрежения – шток не доходит до нужного положения, наддув падает. Меняйте шланги каждые 40 000 км или при первых признаках размягчения.
• 📌 Не игнорируйте засорение сапуна двигателя: Если система вентиляции картерных газов (PCV) забита, масло попадает в вакуумную магистраль, оседает на мембране актуатора и делает её жёсткой. В итоге ход штока замедляется – турбина работает с запаздыванием. Чистите клапан PCV каждые 20 000 км.
• 📌 Контролируйте температуру выхлопа: Длительная работа на высоких оборотах (буксировка, подъёмы) перегревает турбокомпрессор – пружина актуатора может потерять упругость. После интенсивной езды дайте двигателю поработать на холостых 2-3 минуты, чтобы масло охладило узел.
• 📌 Покупайте актуатор с запасом по настройке: LXParts LXEA0203-001 допускает регулировку предварительного натяжения пружины (длина тяги от 25 до 35 мм). Если вы планируете тюнинг (чип-тюнинг, увеличение наддува до 1,2 бар), вы сможете адаптировать деталь без замены.

  ---

  Номера комплектующих и их аналогов для данного товара: 1720151020, MTI6504SL, 1720151021, 1720151022, B36TE, MTI6504AV, MTI6504GR, MTI6504NM, MTI6504PR, MTI6504RB, MTI6504RF, MTI6504TD, MTI6504WA, ST1720151021, V41VEDS0080B, VB22
