Коленвал BMW N47 1-й F20, 2-й F22, 3-й F30, 4-й F3

Что это такое и почему важно

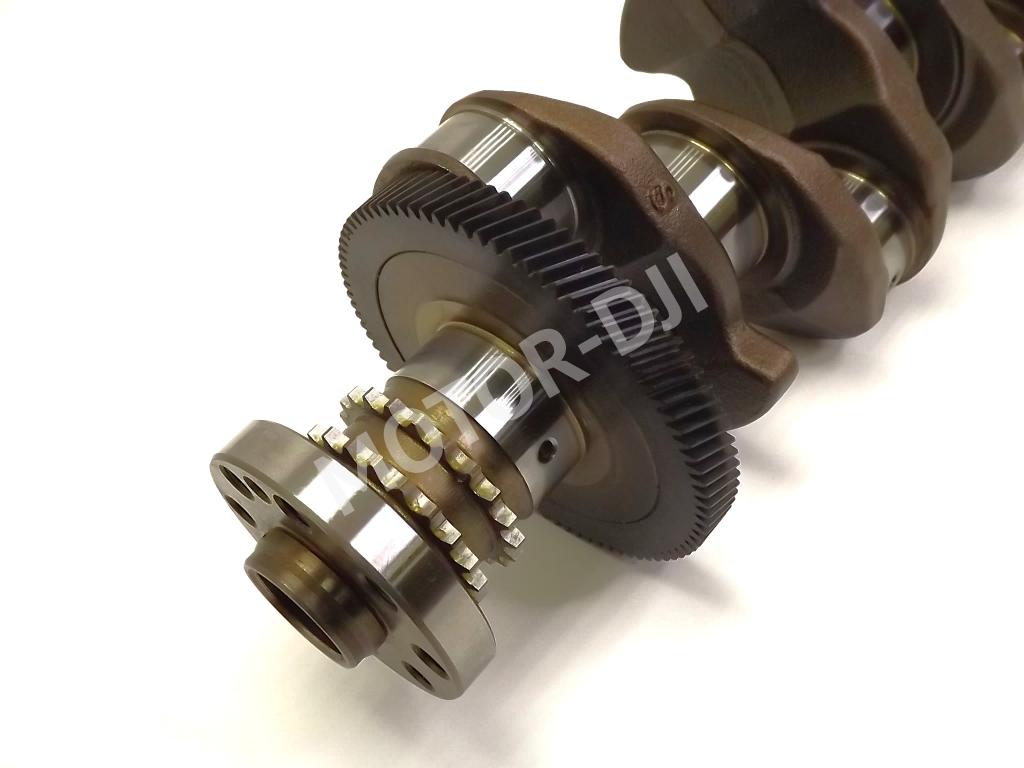

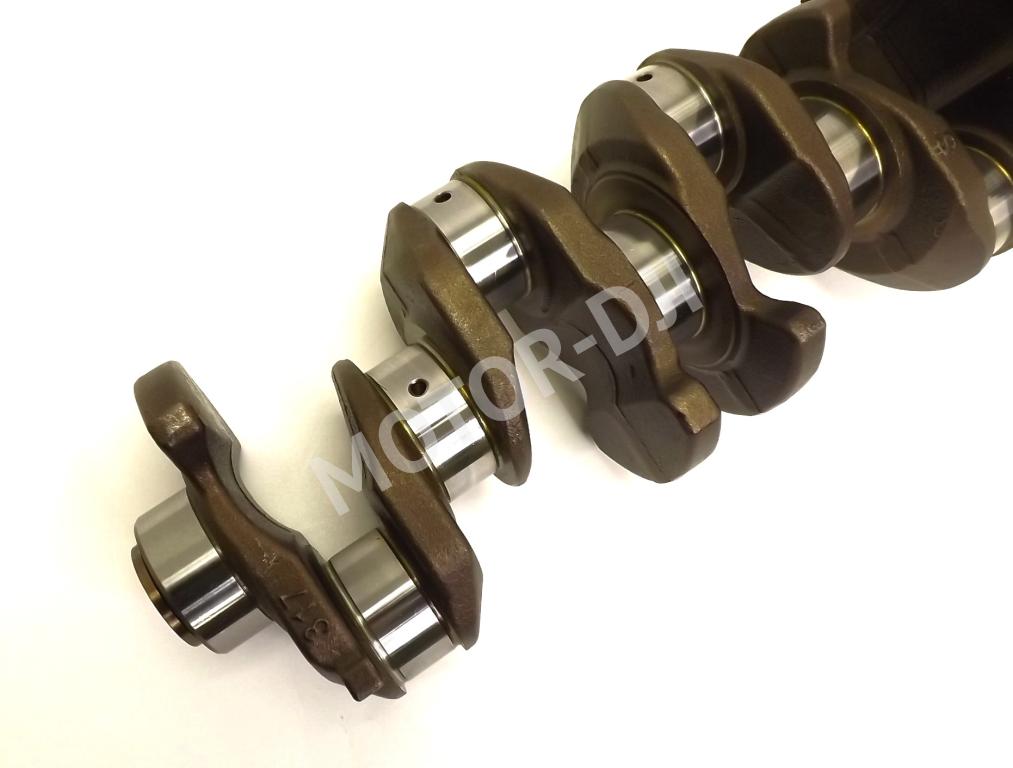

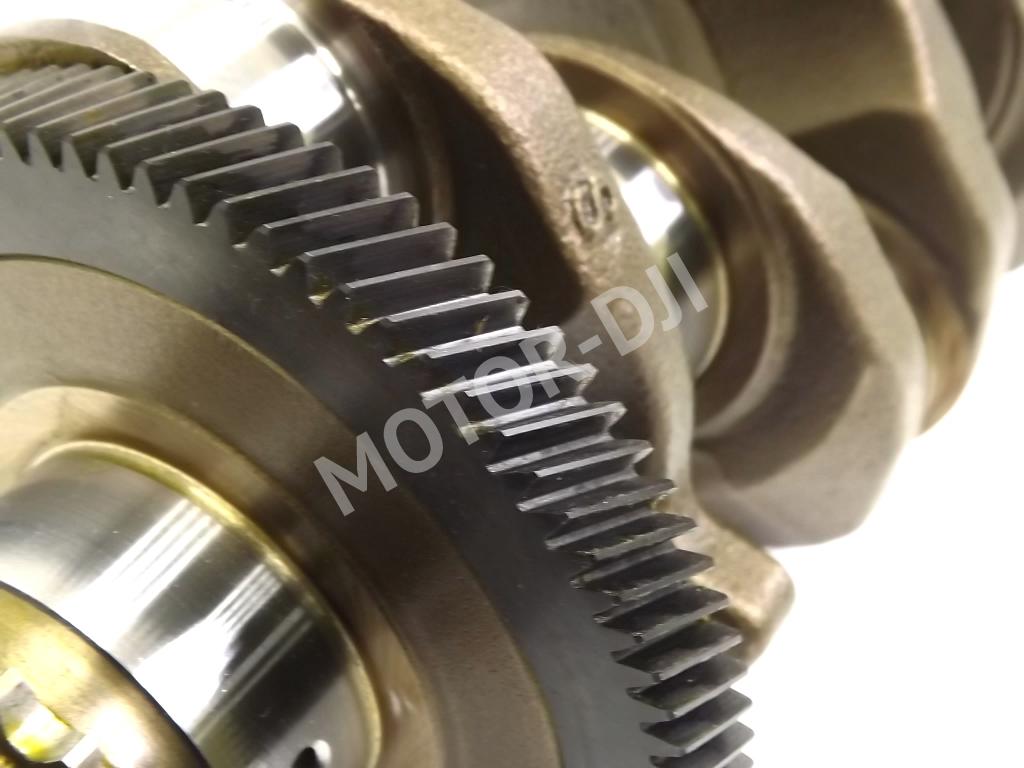

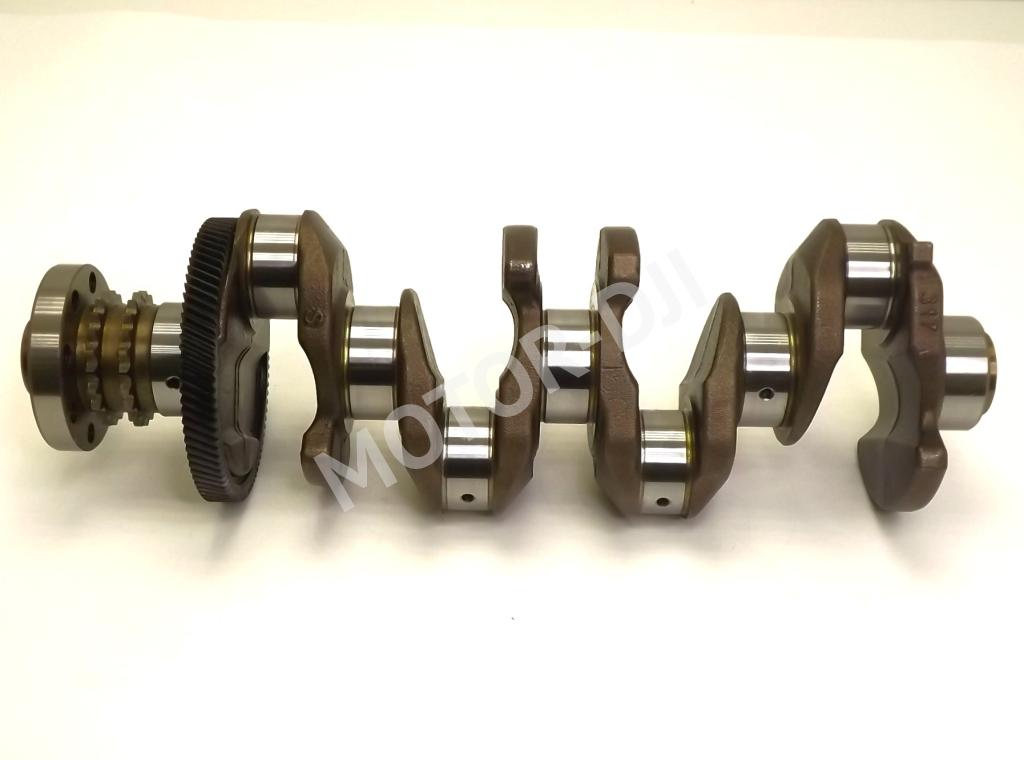

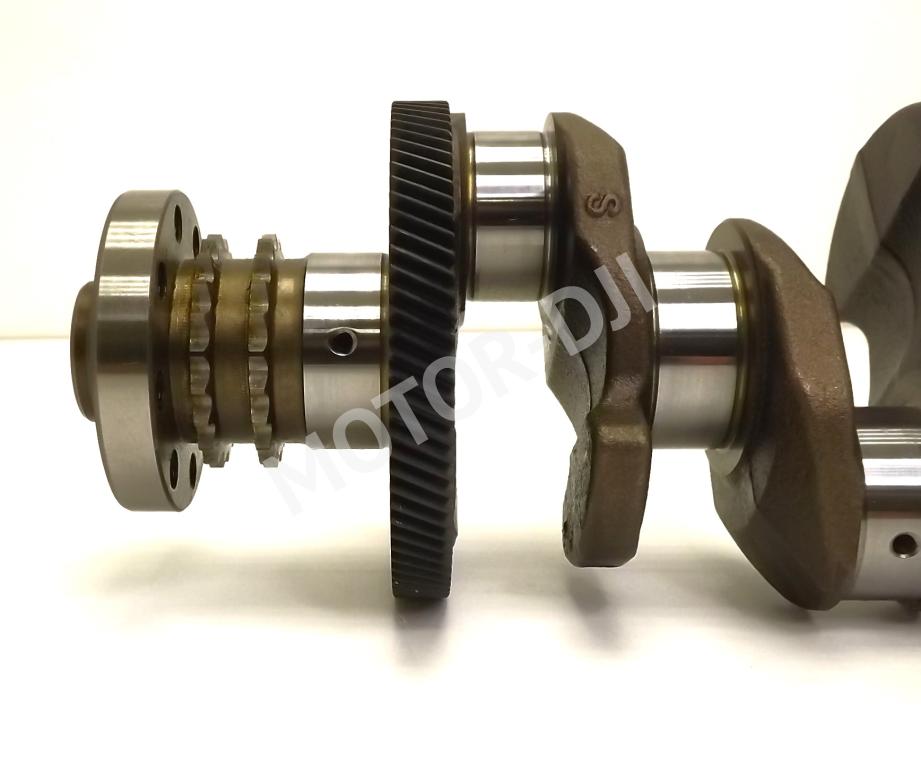

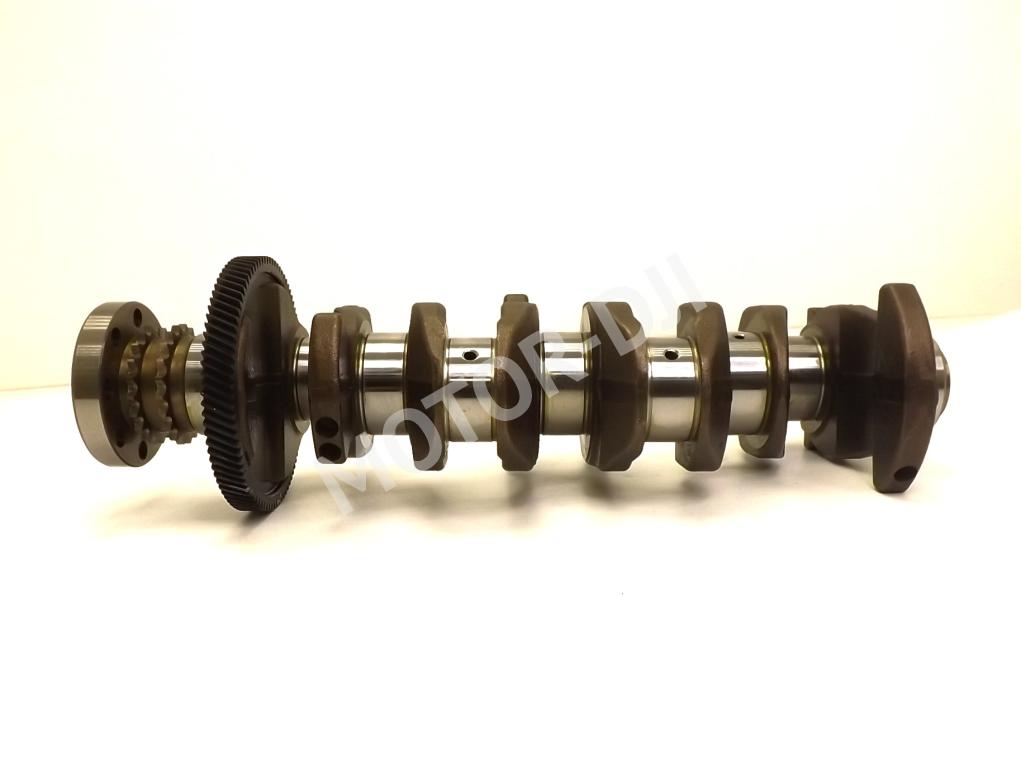

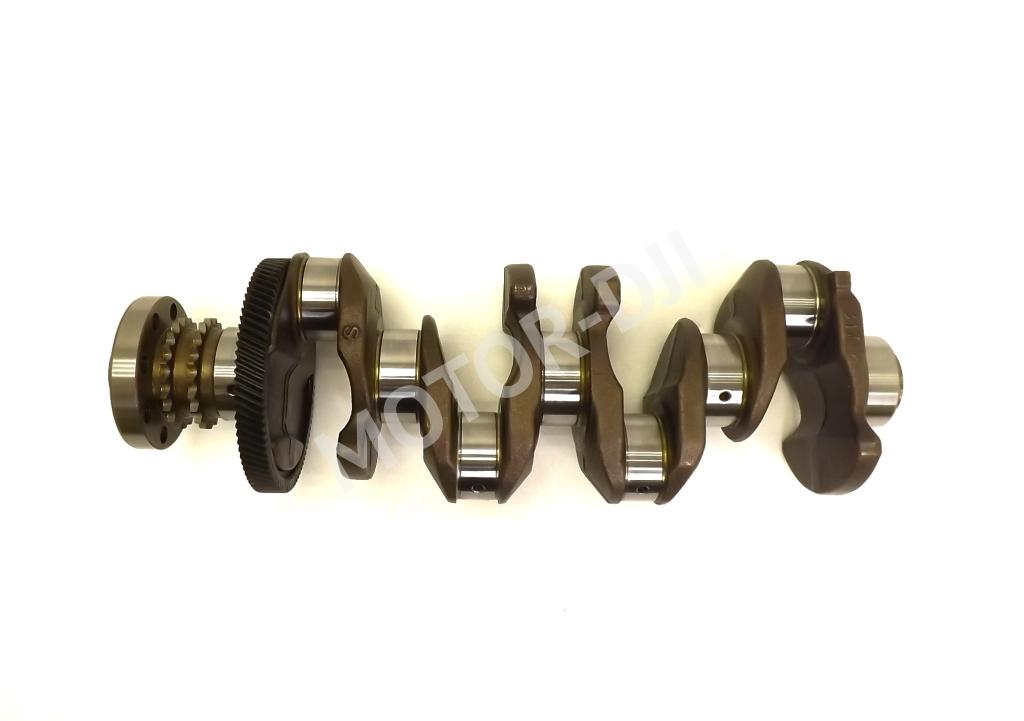

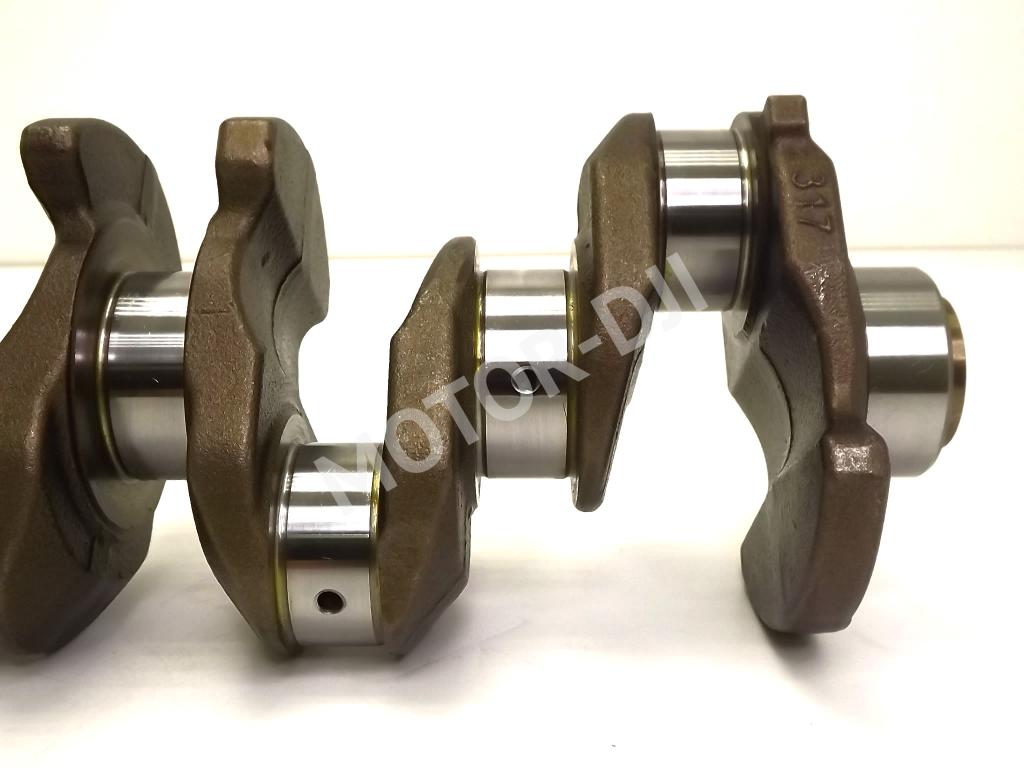

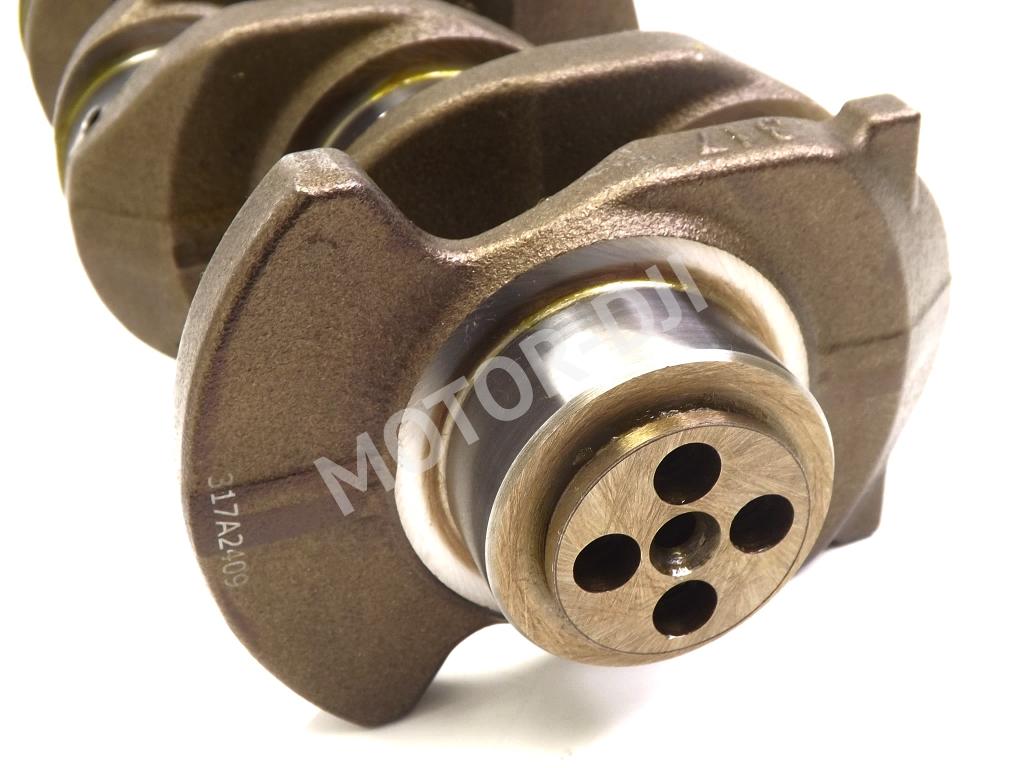

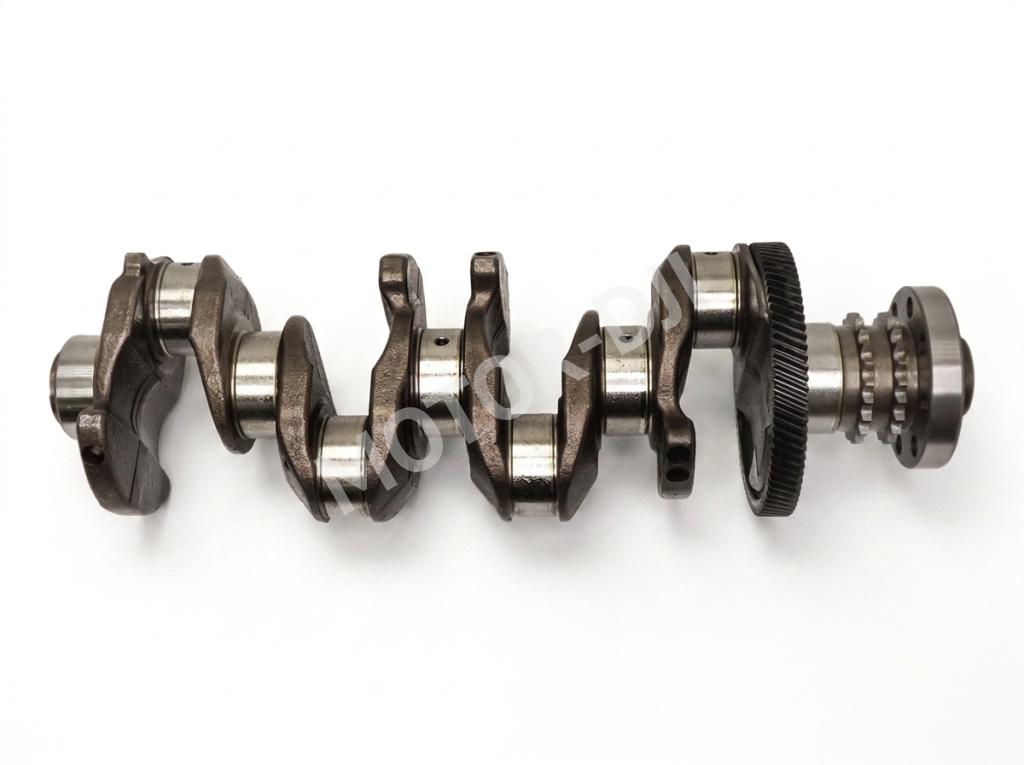

Коленчатый вал (коленвал) — центральный элемент кривошипно-шатунного механизма дизельного двигателя BMW N47 (2.0 л, 16 клапанов, Common Rail), преобразующий возвратно-поступательное движение поршней во вращение маховика. Коленвал изготовлен из высокопрочного чугуна методом литья с последующей азотированной обработкой коренных и шатунных шеек для повышения твёрдости и износостойкости. Двигатель N47 — рядный 4-цилиндровый дизель, коленвал имеет 5 коренных опор и 4 шатунные шейки. Конструктивно коленвал N47 отличается усиленной пятой коренной шейкой и специальным посадочным местом под звёздочку привода ГРМ, которая на этом двигателе является одним из самых нагруженных узлов.

Симптомы проблем

• 🔹 Стук в нижней части двигателя: Глухой металлический стук, усиливающийся с ростом оборотов, особенно заметный на холодном двигателе. Указывает на износ шатунных вкладышей и шеек коленвала. Характерно для N47 с пробегом более 200 000 км.
• 🔹 Падение давления масла: Загорается жёлтая или красная лампа давления масла, особенно после длительной поездки. Причина — увеличенные зазоры в коренных подшипниках из-за выработки шеек коленвала.
• 🔹 Вибрация и "троение": Двигатель работает неровно, вибрация передаётся на кузов. Возникает при деформации коленвала или нарушении балансировки. На N47 вибрация часто сопровождается шумом цепи ГРМ.
• 🔹 Расход масла более 1 л на 1000 км: Повышенный угар масла через увеличенные зазоры кривошипно-шатунного механизма. Сопровождается сизым дымом на прогретом двигателе.

Подходит для автомобилей

Коленвал подходит для дизельных двигателей BMW серии N47 (2.0 л, 16 клапанов, Common Rail — N47D20), устанавливаемых на:

• BMW 1 Series: F20/F21 (116d, 118d, 120d)
• BMW 2 Series: F22/F45 (218d, 220d, 225d)
• BMW 3 Series: F30/F31/F35 (316d, 318d, 320d)
• BMW 4 Series: F32/F33/F36 (418d, 420d)
• BMW 5 Series: F10/F11 (518d, 520d)
• BMW X1: E84 (sDrive18d, xDrive20d, xDrive23d)
• BMW X3: F25 (xDrive18d, xDrive20d)
• BMW Z4: E89 (sDrive18d)

Признаки замены

Коленвал подлежит замене при следующих условиях: задиры или риски на шатунных или коренных шейках глубиной более 0.08 мм; овальность шеек превышает 0.04 мм (замер микрометром); биение вала более 0.03 мм (проверка индикатором); шейки уже обрабатывались под ремонтный размер, а износ продолжается; выявлены трещины в галтелях шеек. Для двигателя N47 характерна проблема ослабления и обрыва цепи ГРМ, при которой звёздочка коленвала может быть повреждена ударными нагрузками — в этом случае вал также подлежит замене.

Преимущества

• ✔ Прямая замена OEM: Коленвал LXParts соответствует оригинальным параметрам BMW N47 (OEM 11217803479), включая ход поршня 90 мм, диаметр коренных шеек и посадочное место под звёздочку ГРМ.
• ✔ Цена: 14 900 руб. — значительно дешевле оригинального коленвала BMW при сопоставимом ресурсе. Экономия особенно ощутима при комплексном ремонте двигателя N47.
• ✔ Восстановление мотора: Замена коленвала устраняет стуки, вибрацию и низкое давление масла, возвращая двигателю BMW N47 заводские характеристики и экономичность.
• ✔ Азотированная обработка: Коленвал LXParts имеет азотированные шейки, что повышает твёрдость поверхности и износостойкость.

FAQ: частые вопросы

Q: Ресурс коленвала N47 до капитального ремонта? A: При соблюдении регламента (масло BMW LL-04 5W-30 каждые 10 000 км) коленвал N47 ходит 250 000–300 000 км. Основные причины преждевременного износа: масляное голодание (забитый маслоприёмник) и обрыв цепи ГРМ, при котором ударные нагрузки повреждают коренные шейки.

Q: Связана ли проблема цепи ГРМ N47 с коленвалом? A: Да. На двигателях N47 до 2014 года выпуска была системная проблема — обрыв цепи привода ГРМ из-за износа натяжителя и успокоителей. При обрыве цепи создаётся ударная нагрузка на звёздочку коленвала, что может привести к деформации или срезу шпонки коленвала. При замене коленвала на N47 обязательно обновляйте цепь ГРМ в сборе с натяжителем и успокоителями.

Q: Какие детали нужно менять вместе с коленвалом N47? A: Обязательно: вкладыши коренные (5 шт.) и шатунные (4 шт.) STD, сальники коленвала (передний и задний), масляный насос (слабое место N47 — цепь привода маслонасоса часто растянута), цепь ГРМ с комплектом натяжителей и успокоителей, звёздочка коленвала, болты коренных крышек и болты маховика.

Q: Чем отличается коленвал N47 от более позднего B47? A: Двигатели B47 (2014+) — эволюция N47 с изменённой конструкцией ГРМ (цепь вынесена вперёд). Коленвалы N47 и B47 имеют разные посадочные размеры и НЕ взаимозаменяемы. Уточняйте модификацию двигателя перед покупкой.

Советы по эксплуатации

• 📌 Масло и регламент: Используйте только масла BMW Longlife-04 (LL-04) вязкостью 5W-30. Замена каждые 10 000 км — обязательно, несмотря на официальный регламент BMW 20 000–30 000 км. Пропуск замены масла вдвое сокращает ресурс коленвала N47.
• 📌 Цепь ГРМ — слабое место: На N47 до 2014 года проверяйте цепь ГРМ каждые 80 000–100 000 км. При появлении характерного треска или дребезжания со стороны цепи — немедленно заменяйте. Обрыв цепи на N47 приводит к капитальному ремонту двигателя.
• 📌 Диагностика перед ремонтом: Перед заменой коленвала выполните замер давления масла (норма: не менее 1.5 бар на холостом ходу, не менее 4.0 бар под нагрузкой). Если давление низкое — проверьте маслоприёмник (часто забит отложениями на N47) и масляный насос.
• 📌 Обкатка после ремонта: После замены коленвала первые 2000 км — щадящий режим: не превышайте 2500 об/мин, избегайте режима Stop/Start, не буксируйте прицеп. Замените масло и фильтр после обкатки.

  ---
